Écrans de protections digitalisés d’Ovella
Problématique
Entre le poste frontière suisse et le poste frontière autrichien en Basse-Engadine, la société Gemeinschaftskraftwerk Inn GmbH construira dans les prochaines années une nouvelle centrale hydroélectrique au fil de l’eau sur l’Inn, près d’Ovella dans le canton des Grisons. Il s’agit de la plus grande centrale au fil de l’eau construite ces dernières années dans l’espace alpin. Le chantier du barrage se trouve sous l’imposante paroi du Kitzmaiss et doit être protégé à grands frais contre les chutes de pierres par 1,2 km de filets de protection. Afin d’être informés à tout moment des chutes de pierres, nous surveillons les filets de protection à l’aide de capteurs de déchirure.
Solution
Plus d’une centaine de capteurs ImpactSentinel ont été installés sur les filets de protection du côté autrichien de l’Inn durant l’été 2015. Les capteurs communiquent avec une station de base située du côté suisse de l’Inn. Plusieurs stations relais dans le mur garantissent que les signaux de tous les capteurs parviennent à la station de base. En cas de chutes de pierres importantes, les filets de protection s’affaissent et les points de rupture des capteurs cèdent – une alarme est automatiquement envoyée.
En cas d’alarme, tous les responsables sont immédiatement informés par SMS. De plus, l’état de tous les capteurs est visible à tout moment sur notre portail de données. Sur place, un voyant indique l’état de l’ensemble du système – les ouvriers sur le chantier sont ainsi informés si l’installation fonctionne correctement (voyant vert) ou si un événement mineur (voyant jaune) ou majeur (voyant rouge) a eu lieu. En cas d’événement majeur, une sirène d’alarme est en outre activée afin de permettre l’évacuation immédiate du chantier.
Plus d’informations

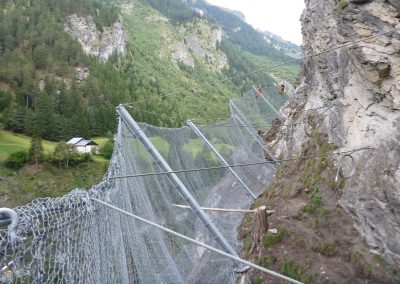

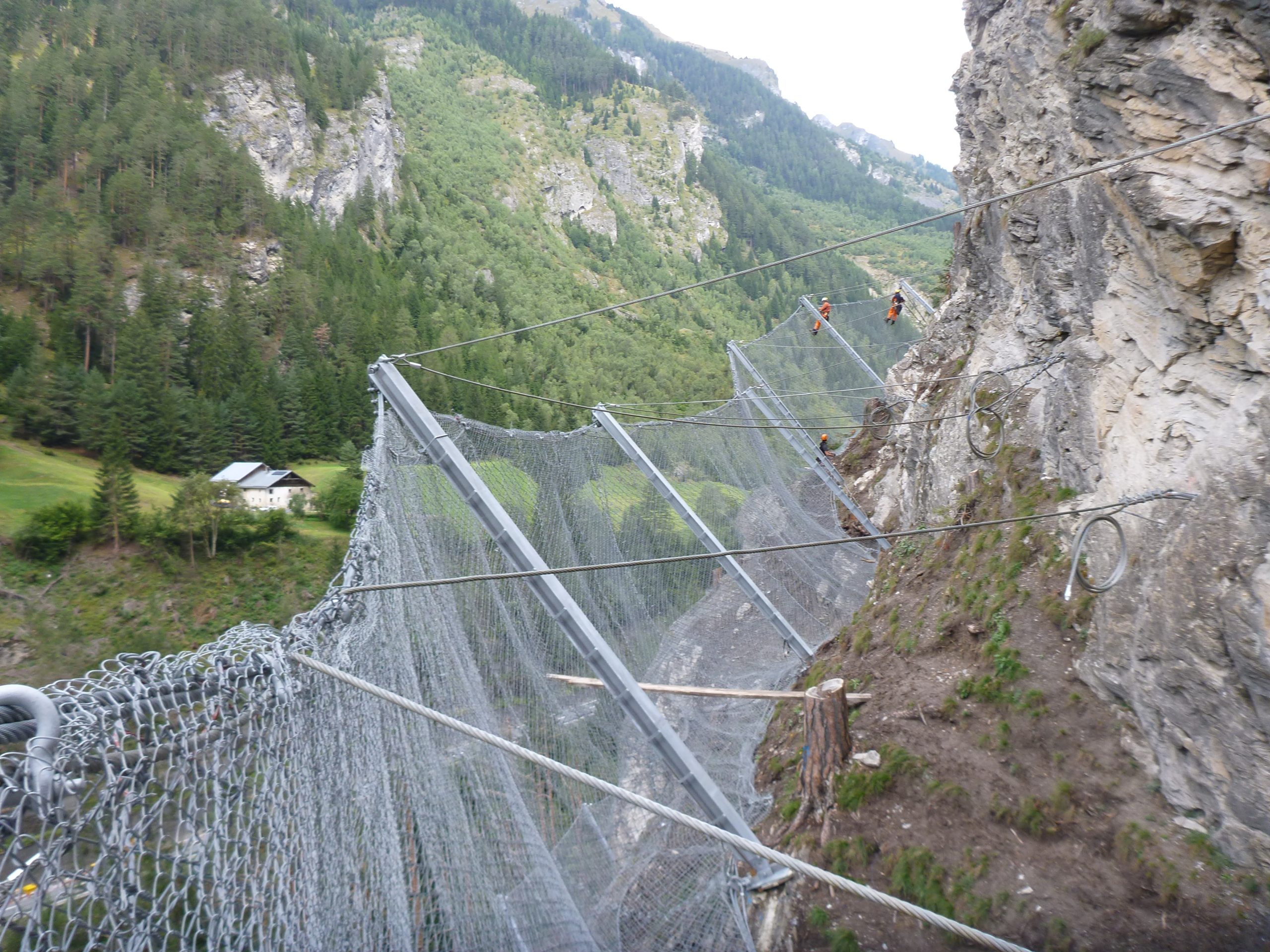

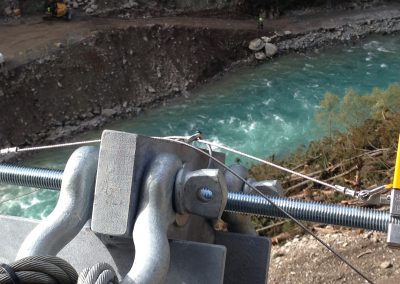

Installation des capteurs sur place. Les capteurs sont montés sur les poteaux, si possible hors de portée des chutes de pierres.

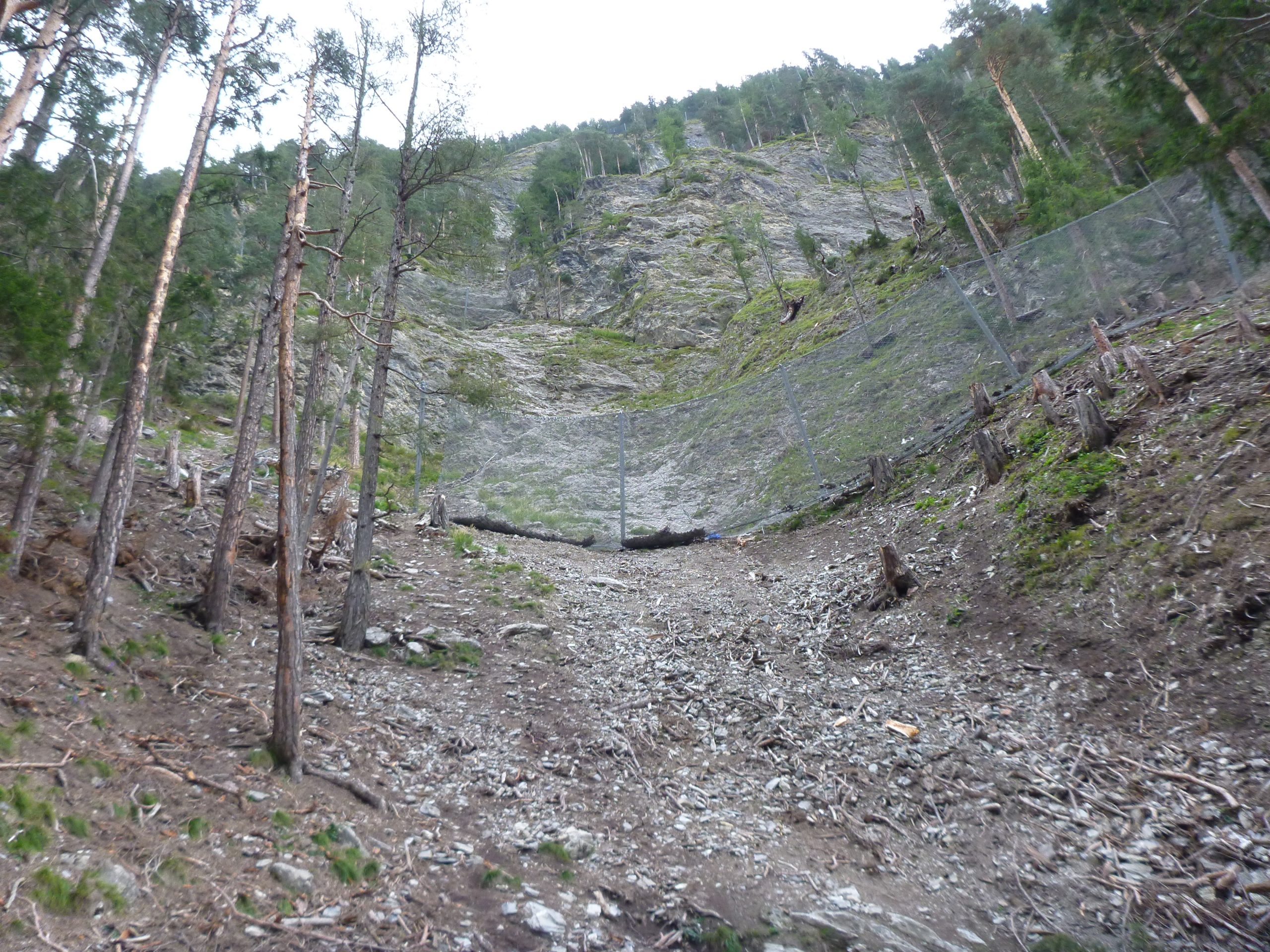

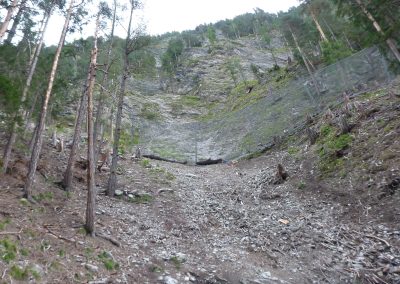

Le chantier est principalement menacé par deux caniveaux qui ont dû être sécurisés jusqu’en haut par des filets de protection.

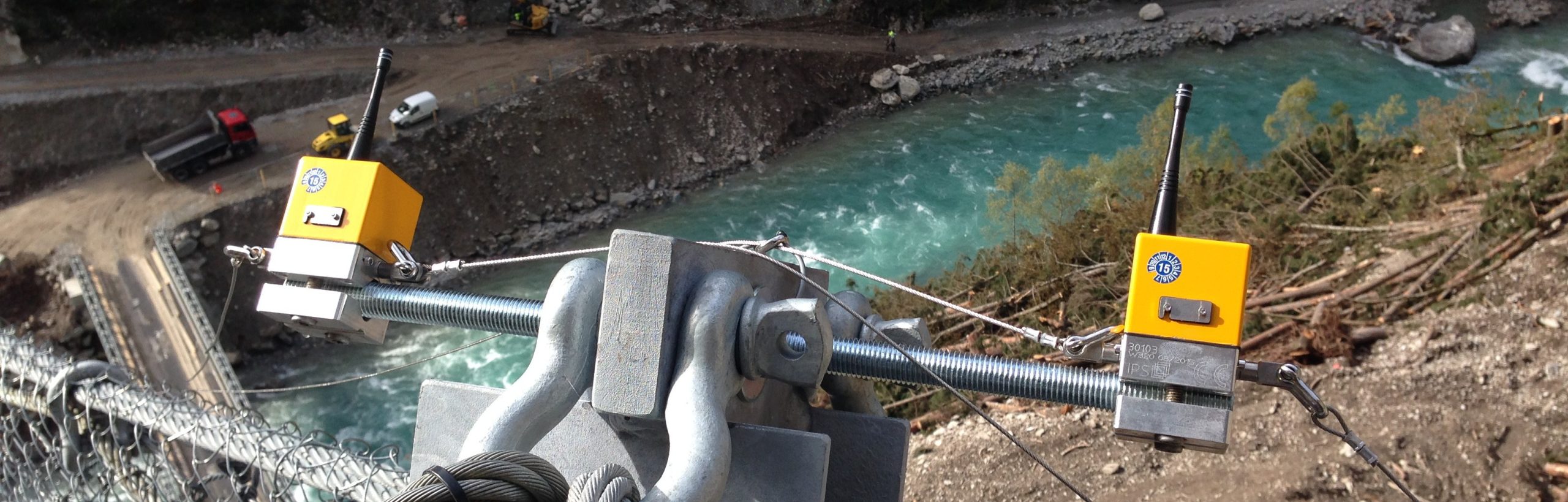

Avec deux points de rupture à gauche et à droite, chaque capteur peut surveiller deux zones du filet. Des câbles en acier traversent les filets et arrachent le point de rupture lorsqu’une chute de pierres élargit le filet. De plus, les capteurs signalent les secousses, la position, la température et la tension de la batterie.
Sur le chantier, la station de base reçoit tous les signaux des capteurs et le voyant vert indique que le système fonctionne correctement. En cas d’alarme, la corne d’alarme montée en dessous est activée afin que le chantier puisse être évacué immédiatement.

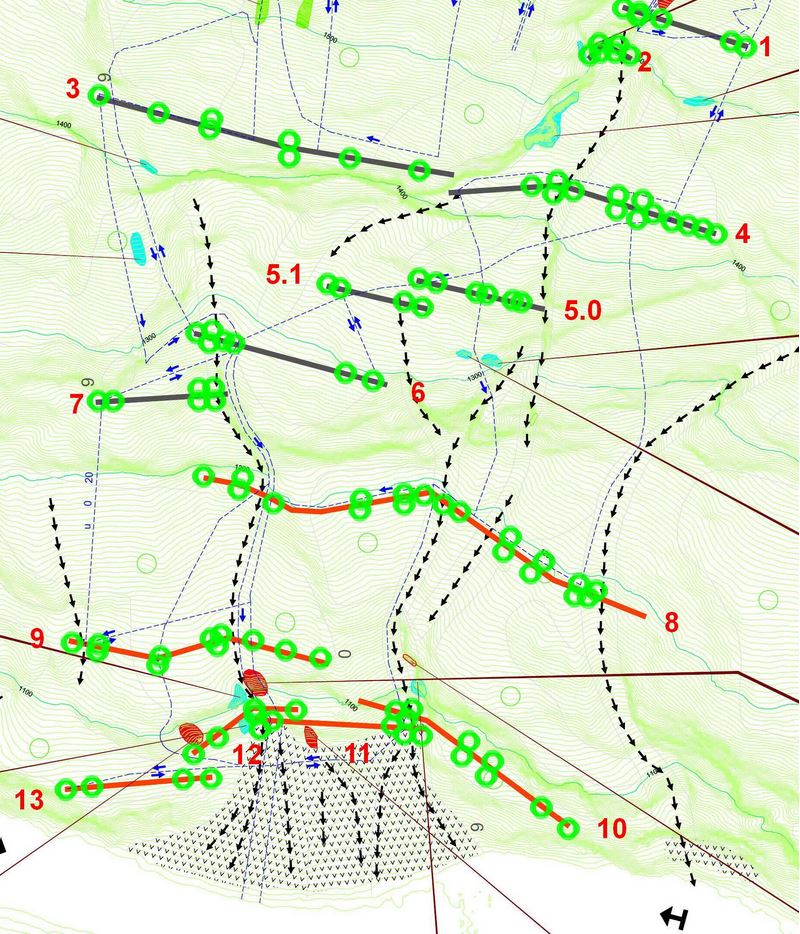

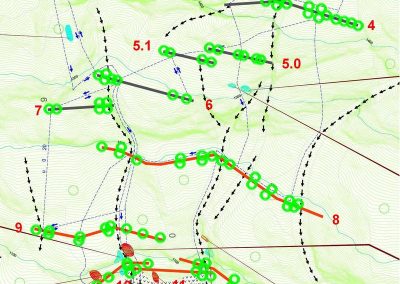

Représentation dans le portail de données : chaque cercle représente un capteur. Au total, 14 réseaux d’une longueur totale d’environ 1200 m ont été équipés. Les cercles verts représentent un état normal. Si un capteur a détecté un événement, il apparaît en rouge. Dans la même représentation, il est possible de vérifier le changement de position du capteur (basculement) par rapport à l’état d’installation, ainsi que la qualité de la liaison radio et l’état de la batterie. Si l’on passe le curseur de la souris sur les cercles, les données actuelles du capteur sélectionné s’affichent.
