Schneeprofilscanner Gotthard

Ausgangslage

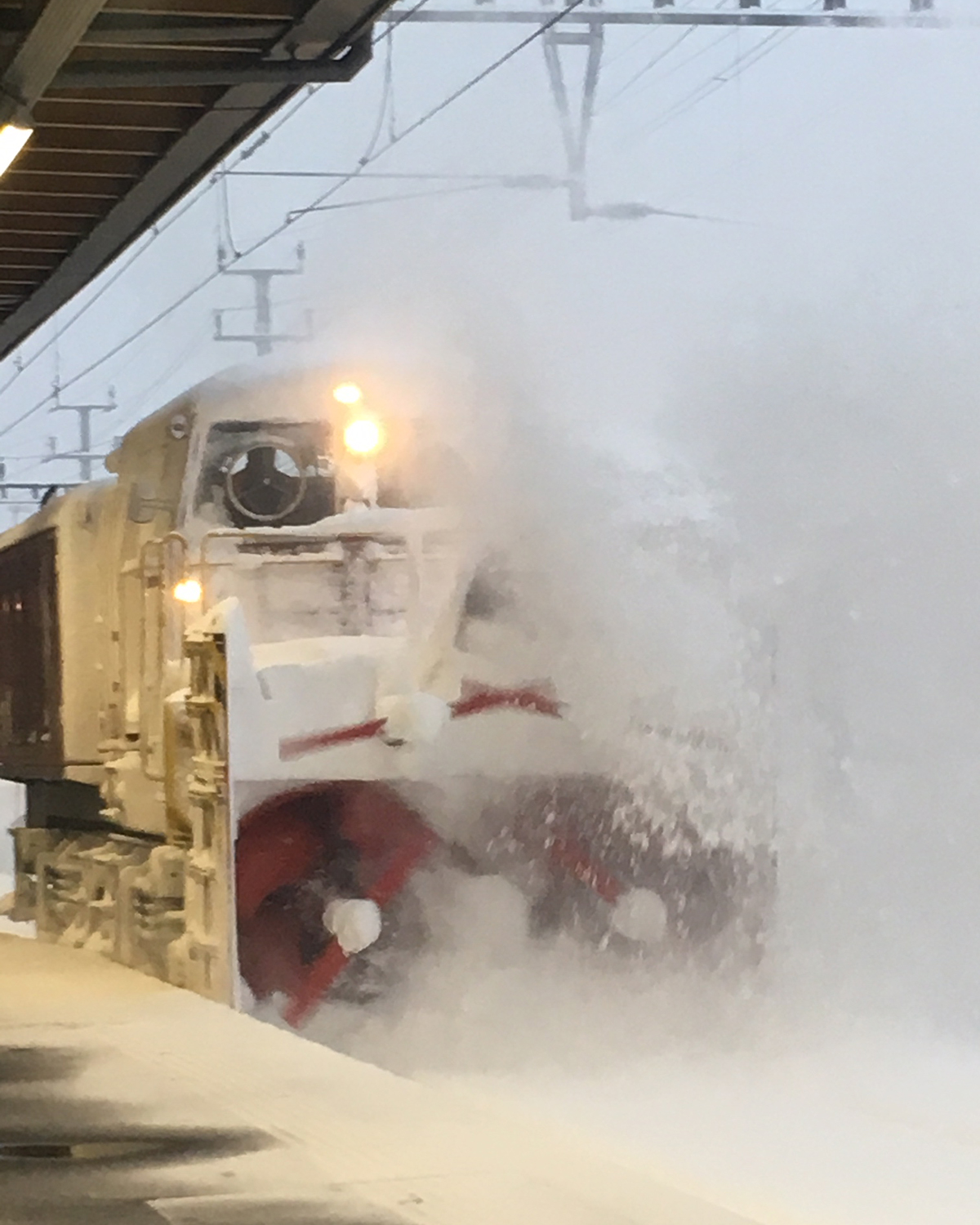

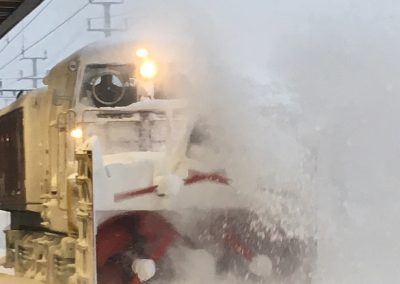

Das Gotthardgebiet erhält sowohl auf der Nord- wie auch der Südseite häufig grosse Neuschneemengen, was für den Betrieb auf Schiene und Strasse herausfordernd sein kann. Die Lokomotive kann während der Fahrt zwar beträchtliche Neuschneemengen aus dem Weg räumen aber ab einer bestimmten Schneehöhe auf den Geleisen braucht es den Einsatz der Schneeräumkomposition. Diese Arbeit ist aufwendig und kostet viel Zeit. Um die Schneeräumung zu planen und den Fahrplan einhalten zu können, benötigt die SBB deshalb regelmässige Informationen über die Schneesituation auf ihren Geleisen beidseits des Gotthards. Ein automatisches Überwachungssystem soll in kurzen Zeitabständen das Schneeprofil auf der Fahrbahn messen und beim Überschreiten einer kritischen Schneemenge im Bereich der Geleise sofort die zuständigen Personen benachrichtigen.



Lösung

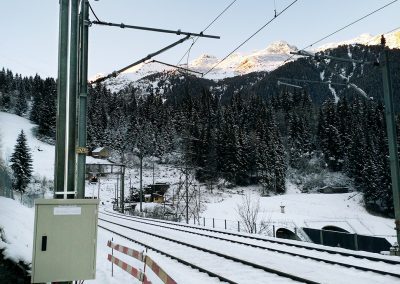

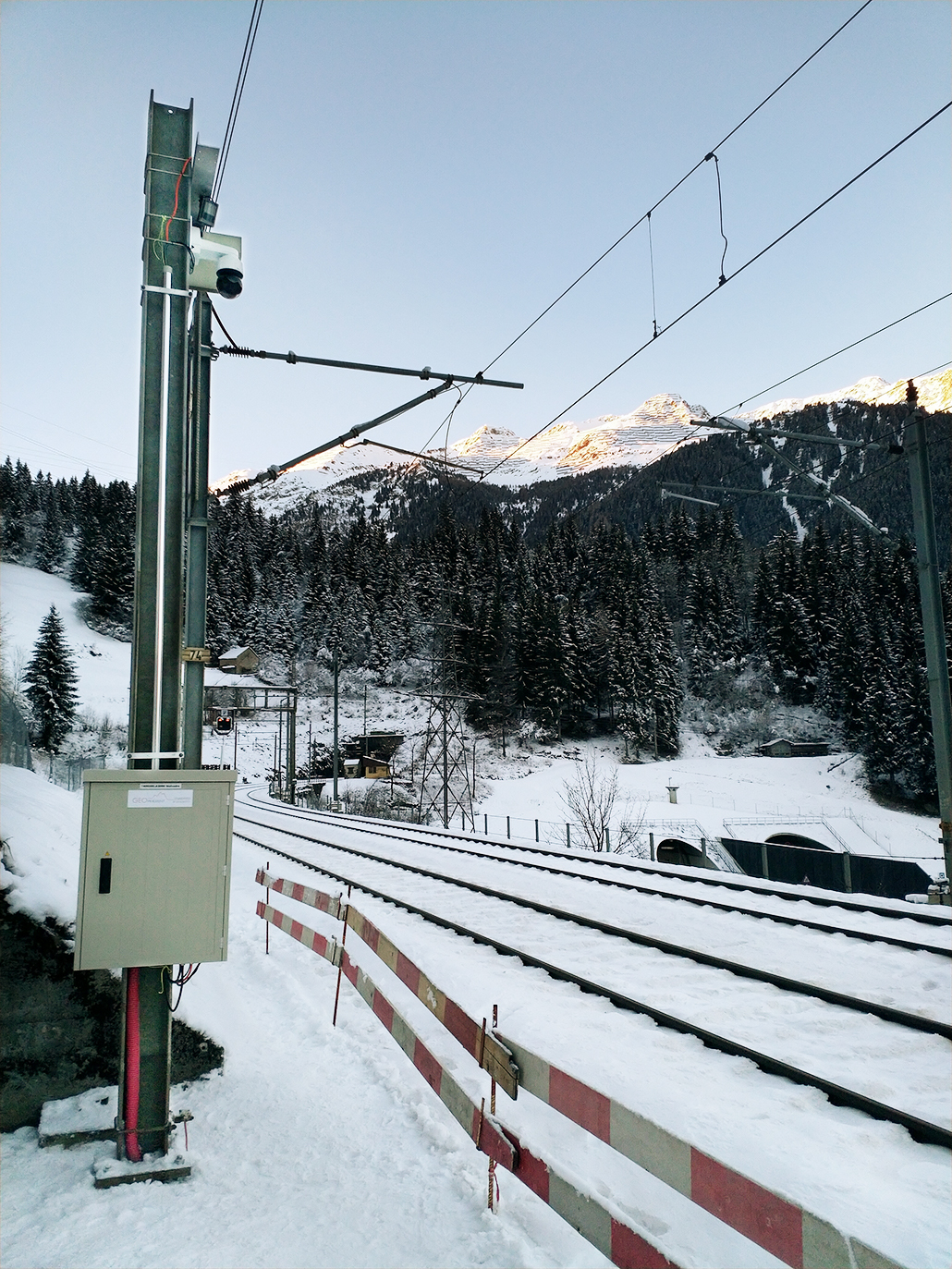

Auf den Winter 2018/19 haben wir für die SBB zwei Anlagen zur automatischen Schneeprofilmessung in Göschenen und Airolo installiert. Ein seitlich der Geleise montierter Laserscanner tastet kontinuierlich das Gleisbett ab und übermittelt die Daten über den angeschlossenen Elektronikschrank an das Geopraevent online Datenportal. Dort werden die Daten von eigens dafür entwickelten Auswertealgorithmen analysiert und in die Profildarstellung umgerechnet. Dabei werden Störeinflüsse, wie vorbeifahrende Züge oder Schneefall, automatisch herausgefiltert.

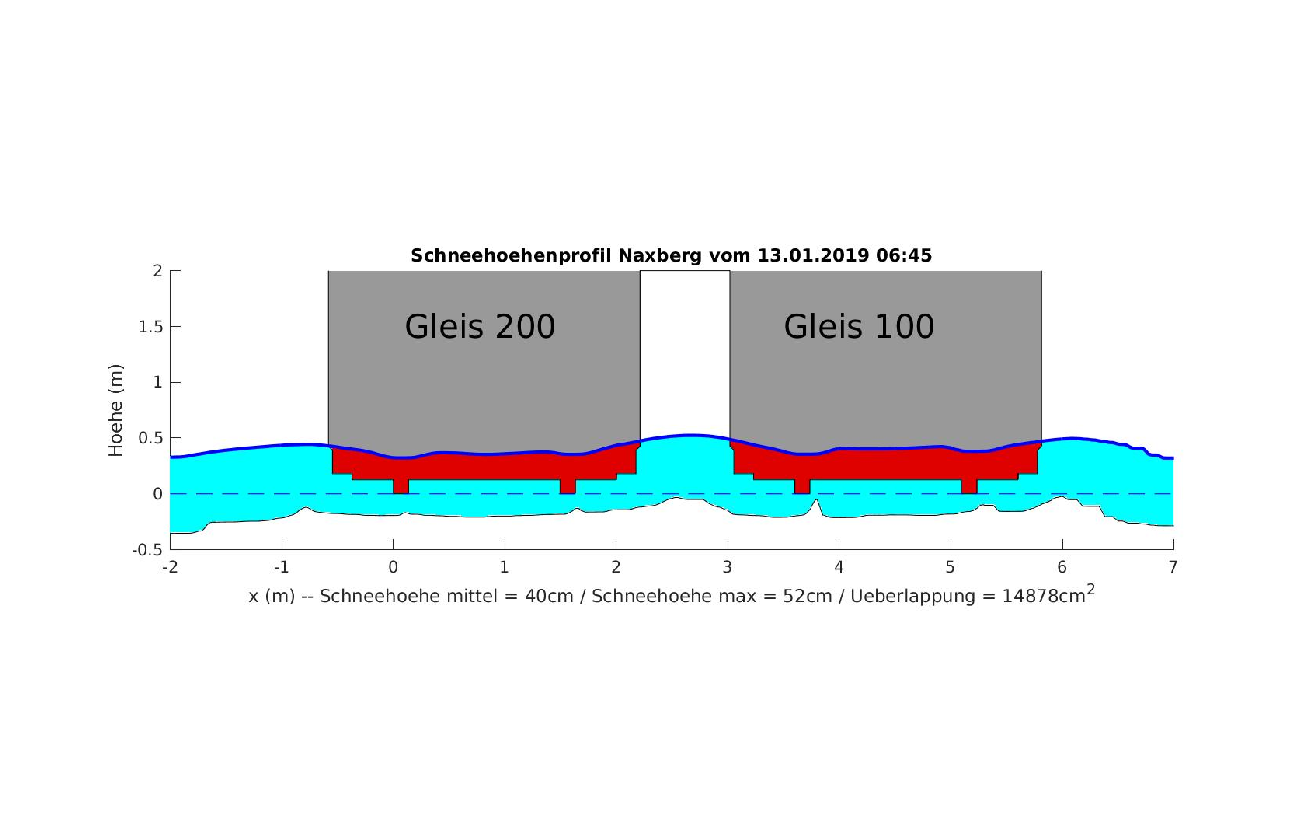

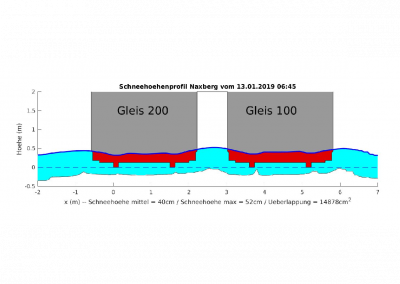

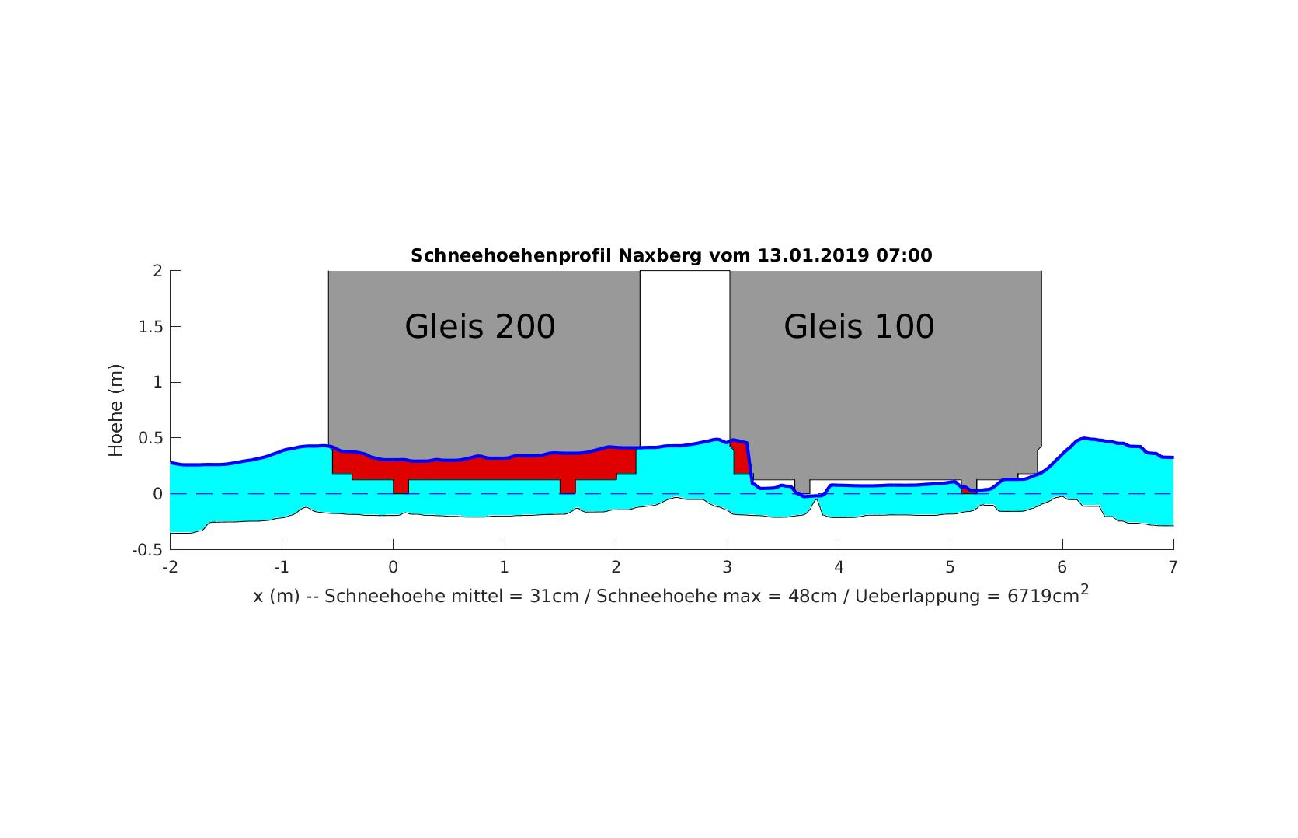

Um die Schneemenge auf dem Fahrweg zu ermitteln, wird das gemessene Schneeprofil mit dem Lichtraumprofil des Zuges überlagert. Überschreitet die Überlappung einen kritischen Wert, werden die zuständigen Personen sofort über SMS und Email benachrichtigt. Die Laserscanner erstellen permanent – unabhängig vom herrschenden Wetter sowohl bei Tag und Nacht – Schneehöhenprofile. Alle 15 min werden die Profile hochgeladen und stehen mit  weiteren Schnee- und Meteodaten dem autorisierten Benutzer jederzeit über das Geopraevent Online Datenportal via PC, Tablet oder Smartphone zur Verfügung.

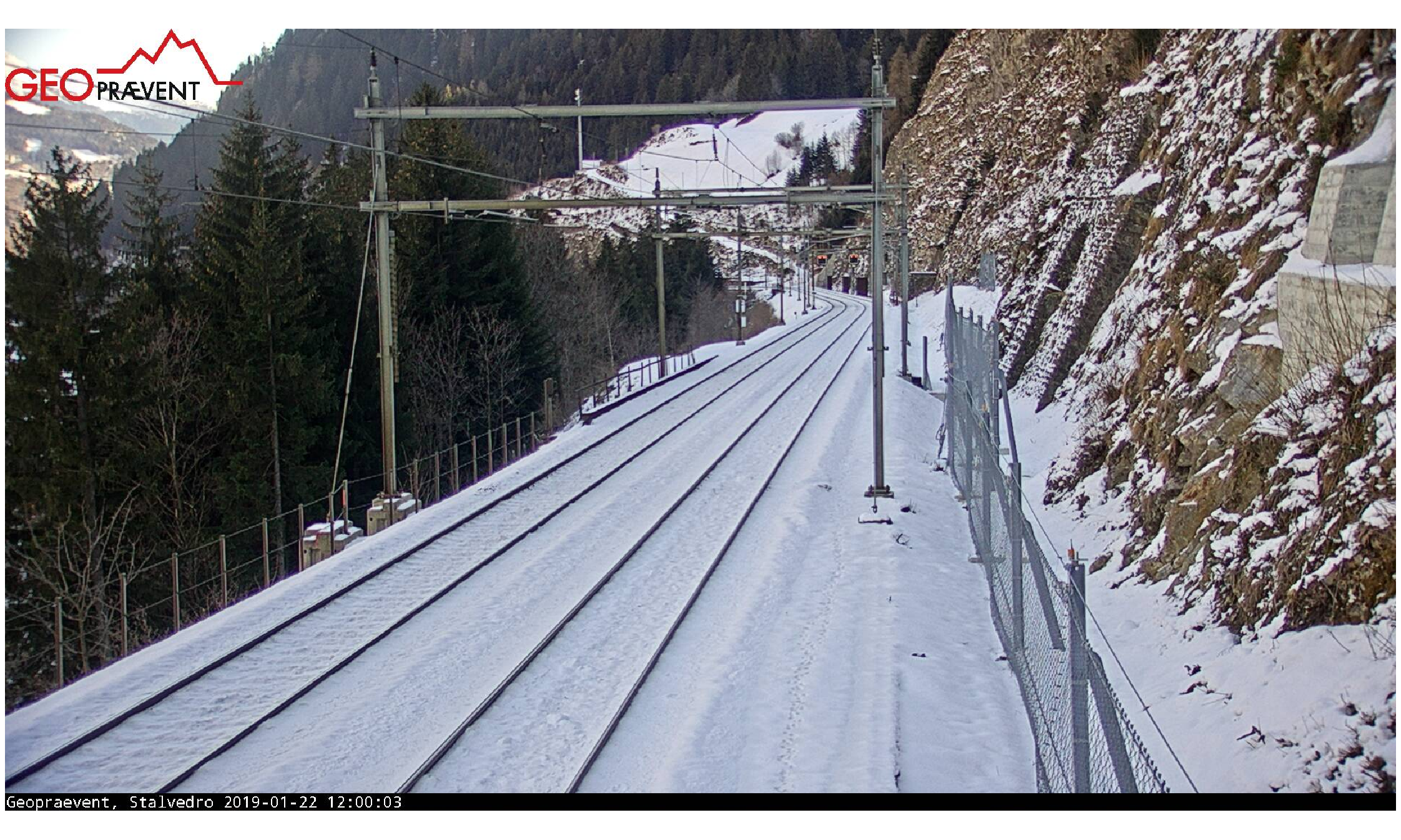

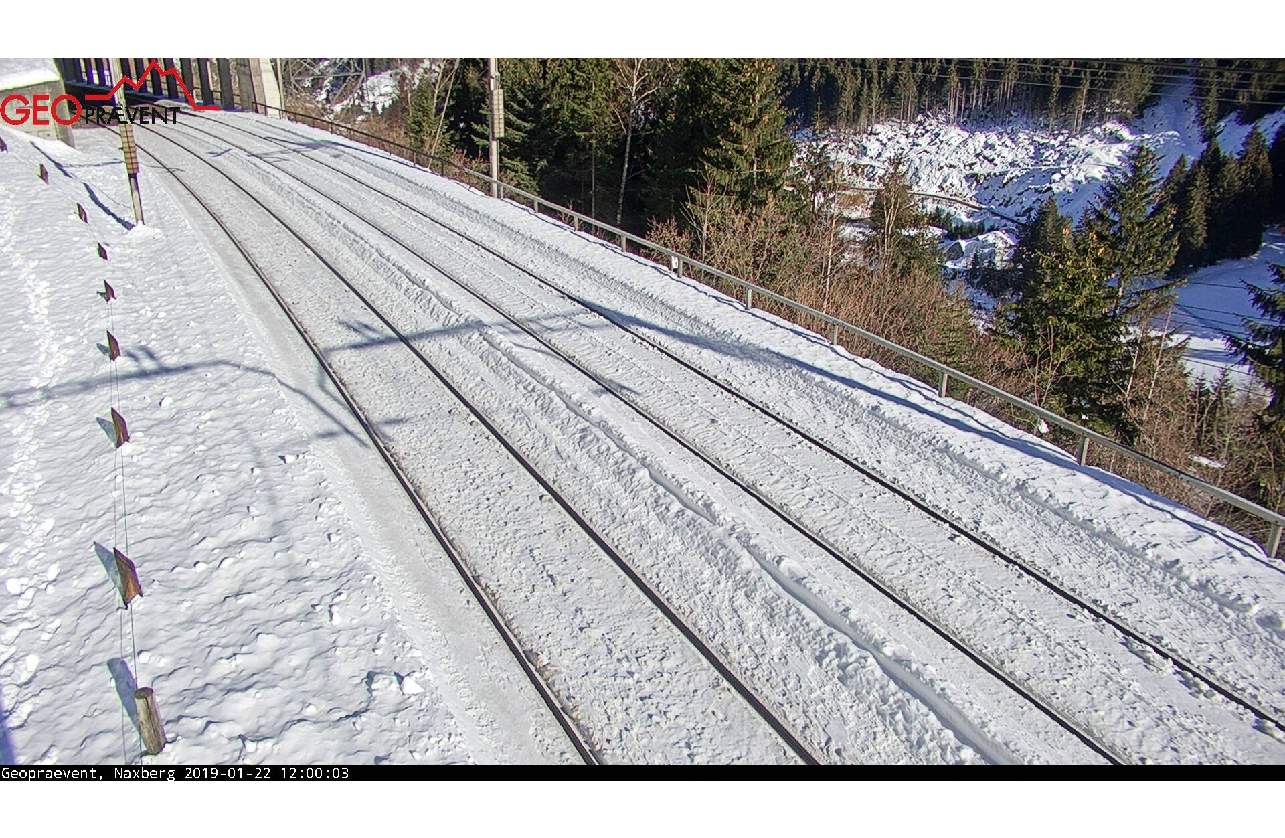

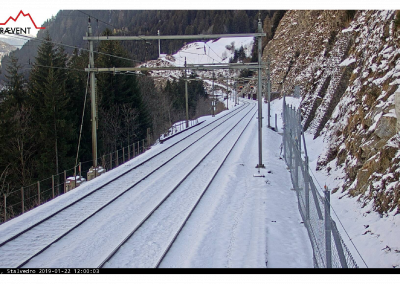

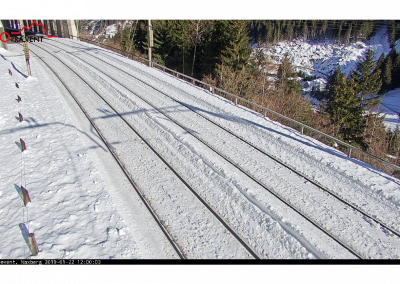

Zudem sind beide Stationen in Göschenen und Airolo mit einer fernsteuerbaren Kamera inklusive Infrarot-Scheinwerfer ausgestattet. Die Kamera mit Schwenk-Neige-Zoom-Funktion bietet über das Datenportal jederzeit Einblick in die Situation vor Ort und macht zusätzlich bei jedem Profilscan automatisch eine Aufnahme. So kann die Messung bequem aus der Ferne Tag und Nacht visuell überprüft werden.

Mehr Informationen

Standort

Gotthard

Kunde
