Radar interférométrique
Déterminer les zones instables d’une grande paroi rocheuse inconnue à une distance sûre est un défi. Le système de radar interférométrique est adapté à l’étude à grande échelle d’instabilités rocheuses ou glaciaires inconnues et fournit des informations précieuses sur les zones instables.
⇒ Avantages
⇒ Applications
⇒ Spécifications
⇒ Technologies complémentaires
Avantages
- Permet de surveiller de large zones de glaciers et de falaises rocheuses
- Détecte des mouvements rapides et déclenche des alarmes
- Détecte des déformations lentes sur le long terme
- Alerte précoce pour les chutes de pierre et de glace, avec estimation de volume possible
- Portée allant jusqu’à 4 km, couverture de surface de plus de 5 km²
- Détection de déformation sub-millimétrique
- Mesure de vecteur de déformation 2-D
- Installable dans un environnement alpin avec alimentation électrique autonome
- Installation en quelques heures, idéal pour des mesures périodiques
- Accès aux données 24/7 sur un portail de données en ligne
Applications
Le géoradar est conçu pour surveiller la stabilité des parois rocheuses et des glaciers. Il détecte même les très petites déformations (moins de 1 mm) à des distances de sécurité pouvant atteindre 4 km. D’une part, il peut détecter des mouvements rapides et être programmé pour déclencher automatiquement une alarme, par exemple pour surveiller un nettoyage après un éboulement. D’autre part, il peut surveiller la déformation à long terme en effectuant des relevés répétés d’une zone cible et en comparant les mesures sur plusieurs mois ou années. Les mesures offrent de hautes résolutions temporelles et spatiales et peuvent être utilisées pour prédire les défaillances et estimer les volumes.
Exemples de projets clients:
Spécifications
- Portée allant jusqu’à 4km
- Détection de déformation sub-millimétrique
- Résolution spatiale de 1mrad avec une taille de pixel de 4 m à une distance de 1 km
- Installation possible dans un environnement alpin avec une alimentation électrique autonome
- Mesure possible dans toutes les météos

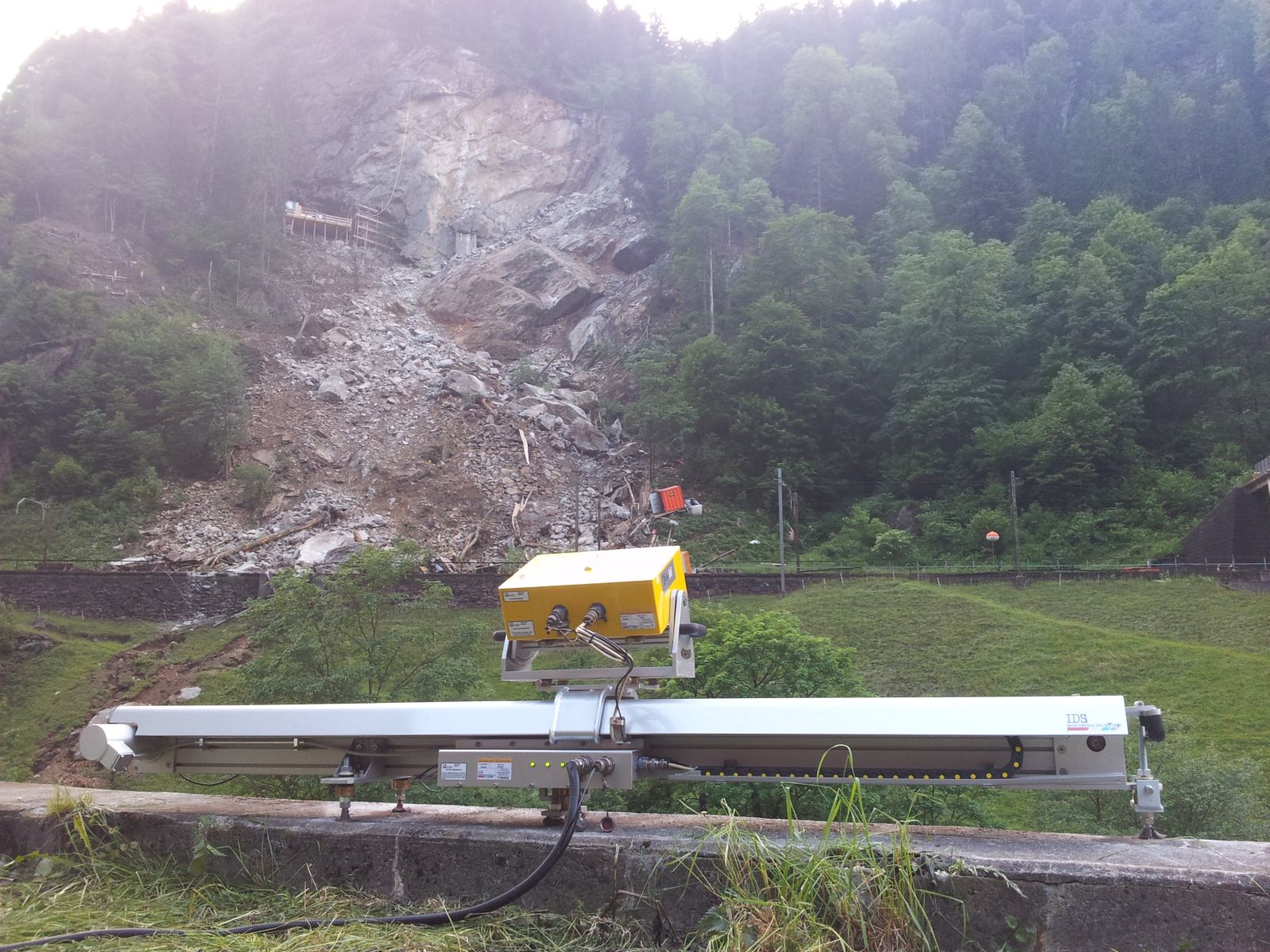

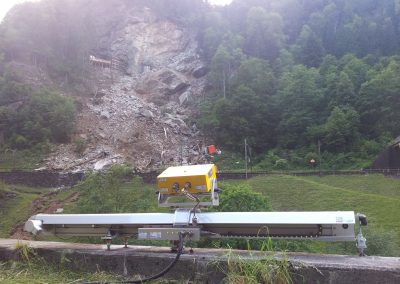

Le géoradar surveille le site après l’éboulement de la ligne ferroviaire du Saint-Gothard, à Gurtnellen, en Suisse.

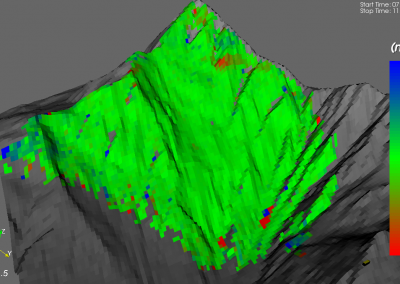

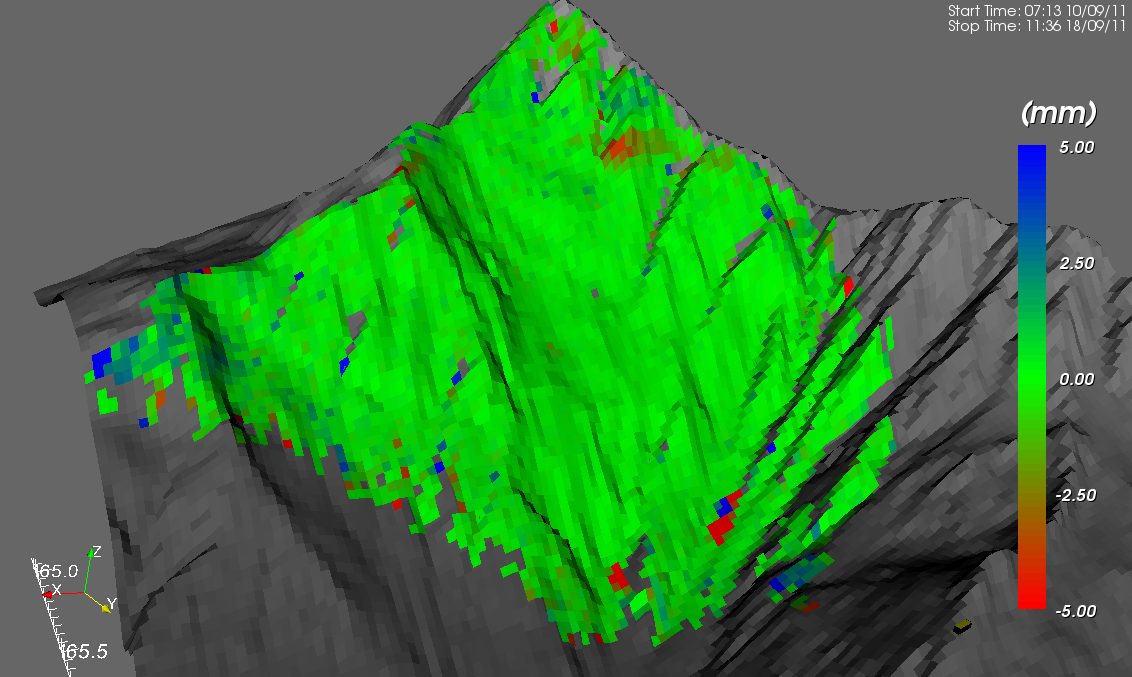

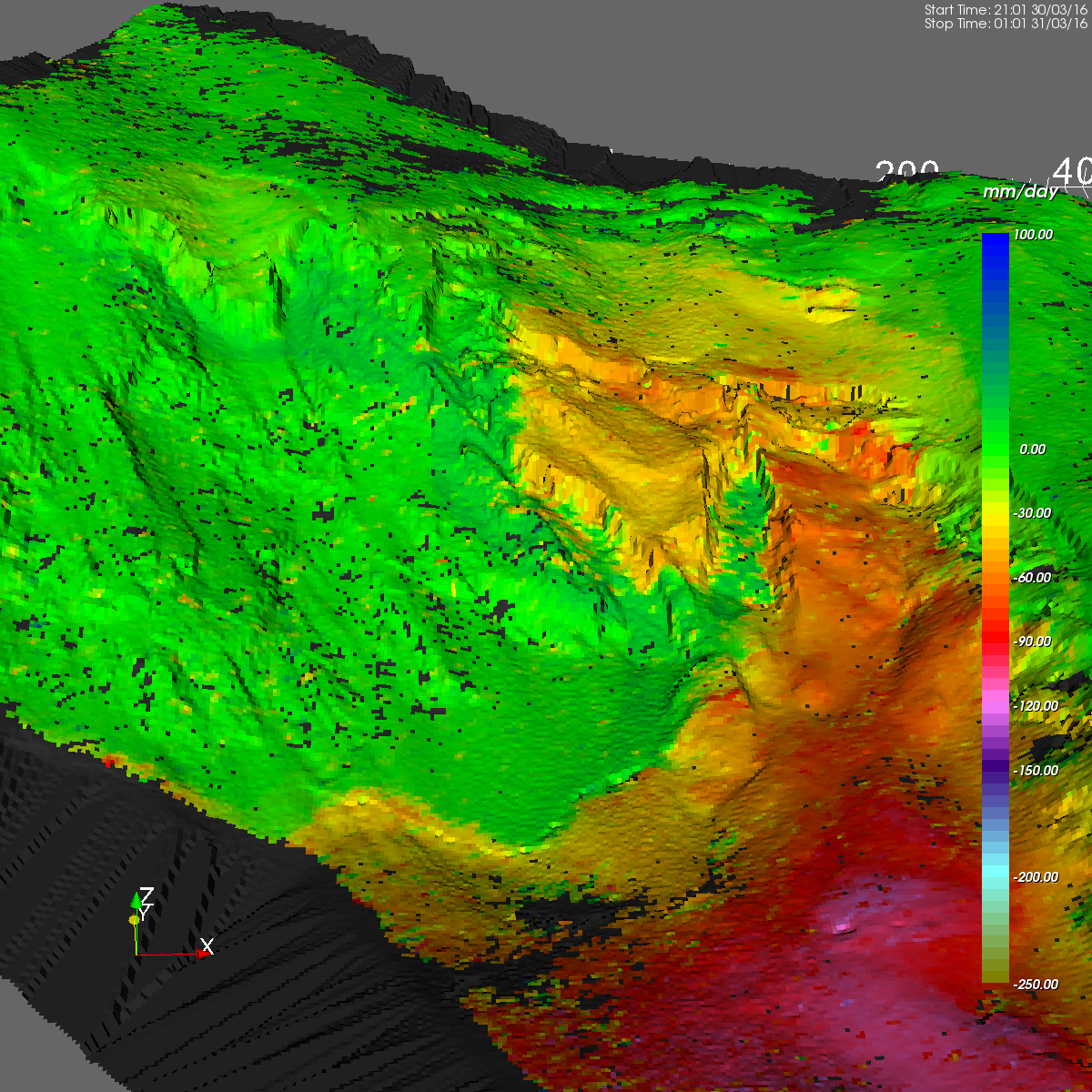

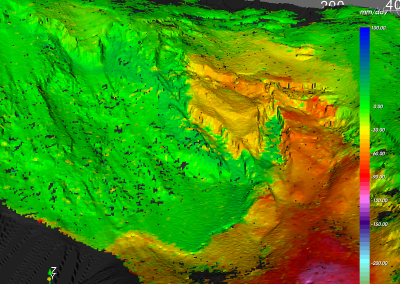

Cette représentation simplifie l’analyse et montre quelles zones bougent et dans quelle mesure.
Le radar surveille une surface de plus de 5 km².
Le radar a une portée allant jusqu’à 4 km.

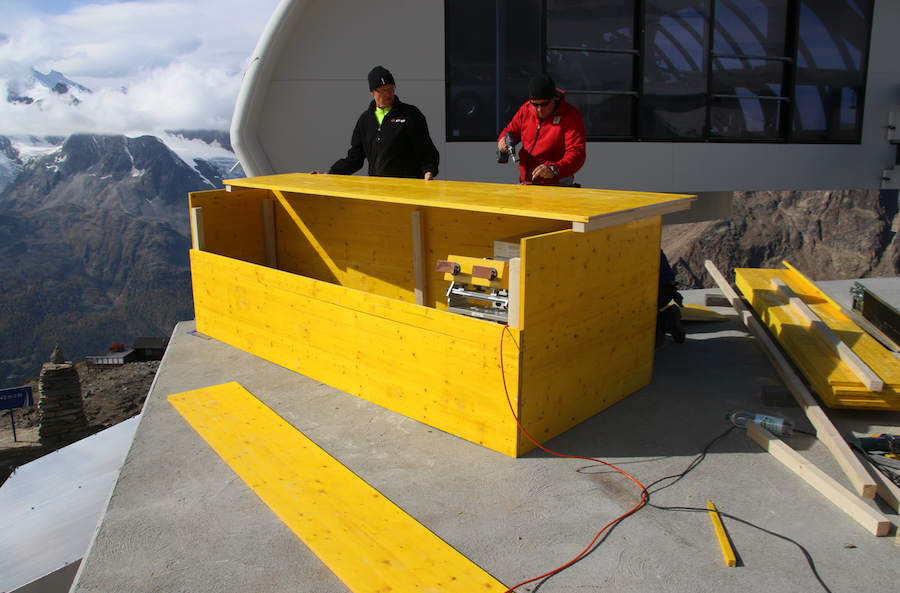

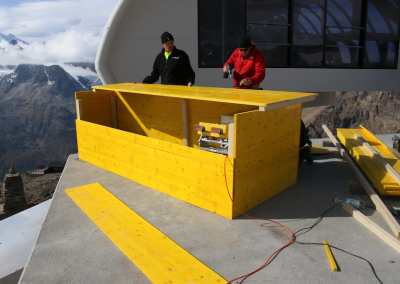

Si le géoradar est installé pour une longue période, un revêtement en bois protège le radar.

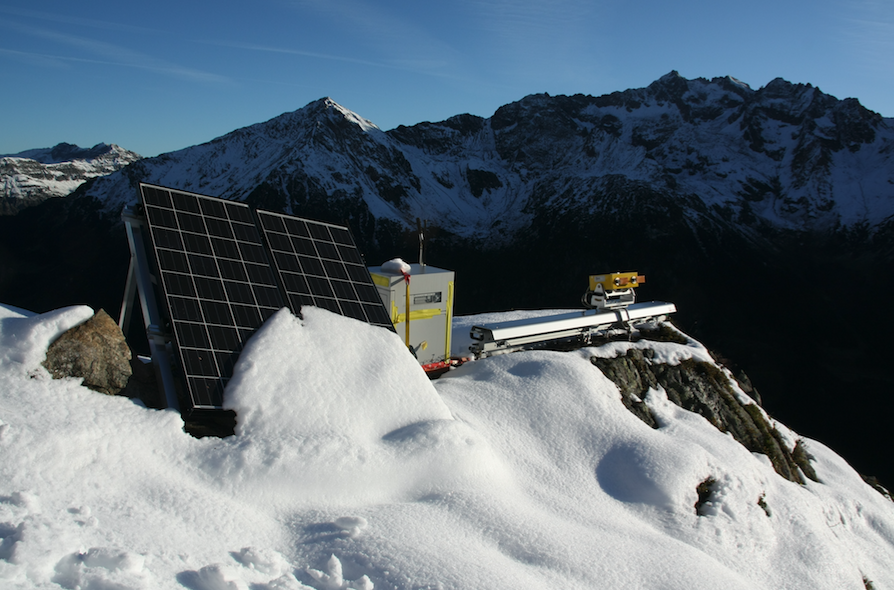

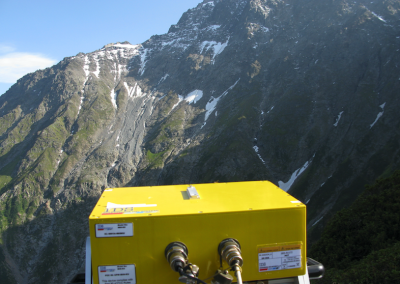

Vue du radar sur le Ritzlihorn.
… comme par exemple sur le Ritzlihorn.

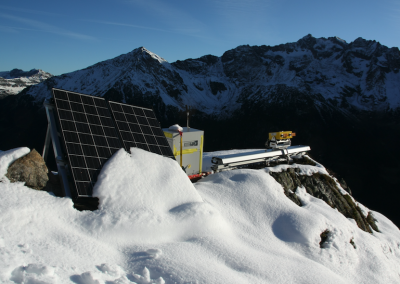

Le géoradar est mobile et peut être installé rapidement. Même dans les sites isolés…
Technologies complémentaires
Les technologies suivantes sont souvent combinées avec le radar interférométrique:
