Système d’alarme de chute de pierres sur la route de l’Axen

Challenge

La route nationale de l’Axen est un tronçon du réseau routier national suisse sur les rives du lac d’Uri et fait partie de l’un des plus importants axes nord-sud d’Europe. En moyenne, 16 000 véhicules par jour empruntent cette route pittoresque le long des flancs rocheux escarpés et à travers des vallées étroites. À plusieurs endroits, la route nationale est menacée par des chutes de pierres et des laves torrentielles, ce qui met sans cesse en cause son ouverture. L’une des zones problématiques est la vallée de Gumpisch, entre le village de Sisikon et Flüelen : En janvier 2019, un éboulement s’est produit dans la partie supérieure, ce qui a entraîné d’importants dépôts de roches dans le couloir situé en dessous. La route n’a pas été directement touchée par l’événement jusqu’à ce que de fortes pluies, le 28 juillet 2019, ont déclenché une petite lave torrentielle, dont des blocs rocheux individuels se sont détachés et sont tombés jusqu’à la route de l’Axen. Heureusement, ces gros blocs ont roulé sous le pont de Gumpischtal sans causer de dégâts majeurs. Suite à cela, la route a été fermée pendant plus de six semaines en raison du risque de nouvelles chutes de pierres. Pendant la période de fermeture, d’importants travaux de dynamitage et de sécurisation ont été réalisés et un système de surveillance avec fermeture automatique de la route a été développé et installé.



Solution

Le système de surveillance dans la vallée de Gumpisch, qui est adapté à la situation de danger local, se compose de divers capteurs et caméras positionnés à différents endroits. Deux radars de chute de pierres sont placés au cœur du système sur le Buggistäfeli, à environ 400 mètres au-dessus de la route. Ils surveillent en permanence la pente des éboulis et détectent en temps réel les masses rocheuses en mouvement, qu’il s’agisse d’une coulée de débris ou de gros blocs individuels.

Le radar fonctionne quelles que soient les conditions de visibilité et voit la nuit, en cas de brouillard ou de chutes de neige. De plus, trois capteurs sismiques placés au même endroit mesurent les vibrations du sol et détectent donc aussi les chutes de pierres ou les laves torrentielles. Si un événement est détecté par la combinaison des deux technologies en temps réel, le système fait automatiquement passer au rouge les feux de circulation de la route de l’Axen. Jusqu’en décembre 2019, le site de construction des CFF situé plus loin sur la route était également alerté par des sirènes d’alarme.

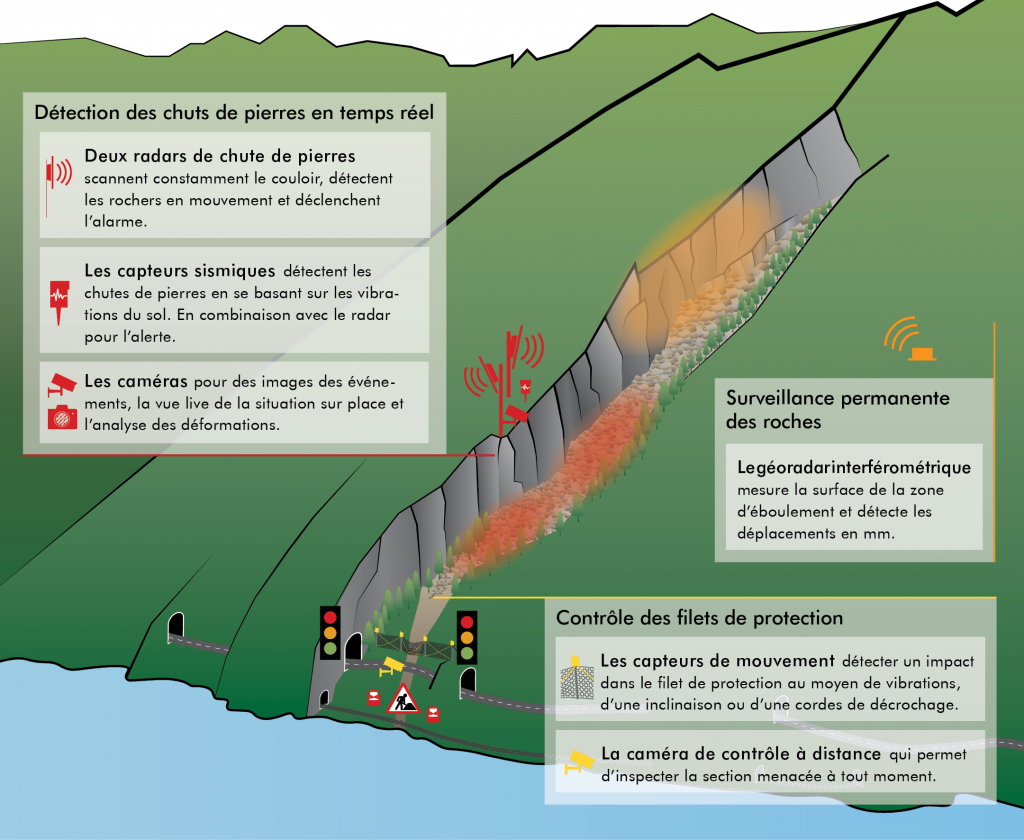

Vue d’ensemble du système de surveillance de Gumpisch avec trois stations : Détection des chutes de pierres (rouge), surveillance temporaire des rochers (orange) et surveillance des filets de protection (jaune).

Temps d’alerte court – blocage précoce nécessaire

Le temps d’alerte précédant un éboulement est court : il s’écoule entre 20 et 50 secondes de la détection d’un mouvement au blocage de la route. Par conséquent, lorsqu’un événement est détecté, la route doit être fermée le plus rapidement possible. Mais tous les blocs en mouvement n’atteignent pas la route. Beaucoup s’arrêtent plus haut et restent dans le couloir.

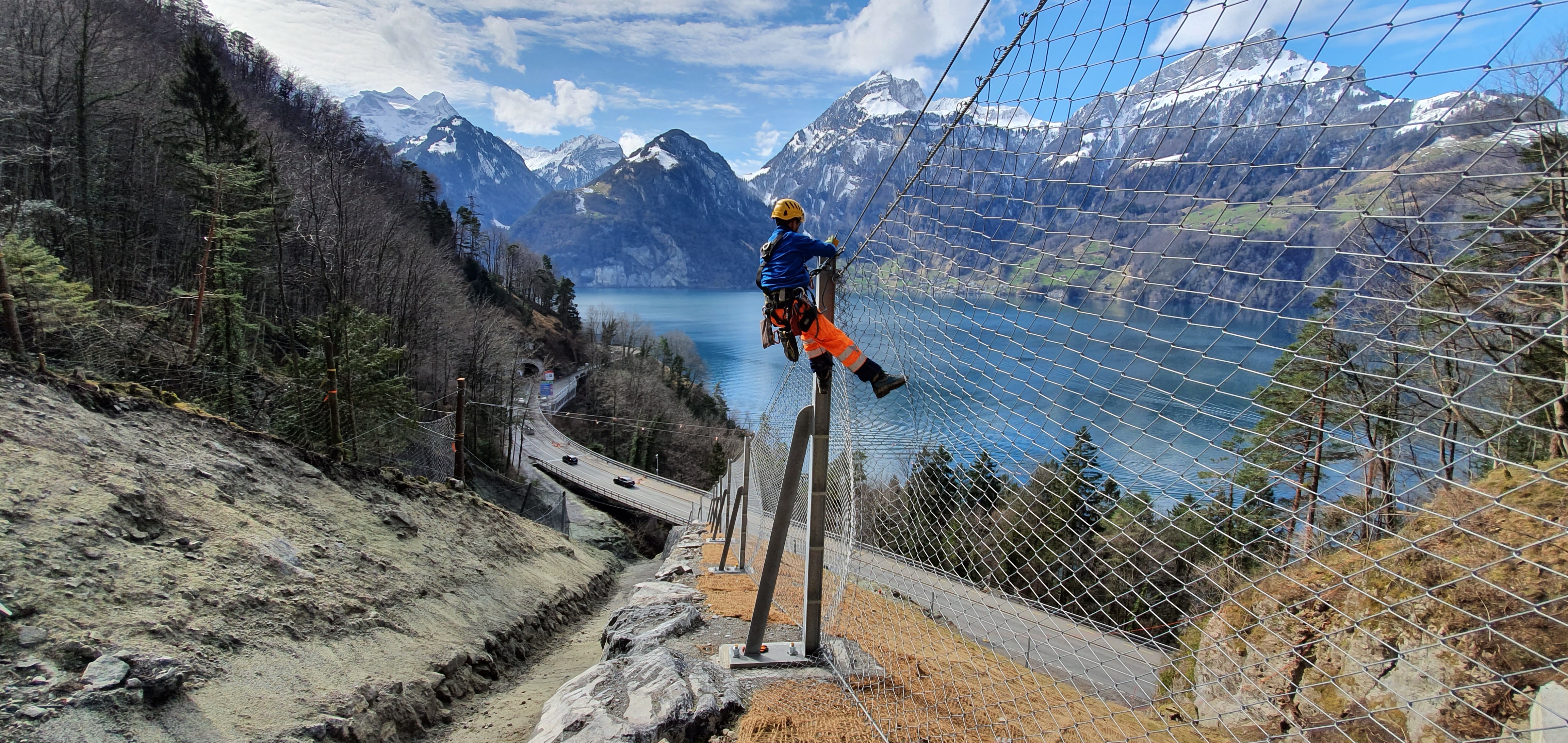

Afin de pouvoir réouvrir la route le plus rapidement possible dans ce cas, nous avons équipé les filets de protection contre les chutes de pierres et les coulées de débris au-dessus de la route de détecteurs de mouvement combinés. Les capteurs détectent un impact ou le passage d’un bloc, d’une part par la vibration des capteurs et d’autre part par la rupture de la corde de déchirement intégrée. Si aucun mouvement n’est détecté dans les filets, les feux de circulation passent automatiquement au vert après deux minutes. Par contre, si un mouvement est détecté à proximité de la route, celle-ci reste fermée. La situation est évaluée par des webcams et, si nécessaire, par une équipe de géologues sur place. Dès que la sécurité de la route peut à nouveau être garantie, la route est rouverte.

À l’aide de plusieurs caméras, la situation sur place peut être évaluée à distance via le portail de données en ligne. Sur le site de Buggitäfeli et sur le pont routier, une caméra PTZ (pan-tilt-zoom) est installée. Ellepeut être contrôlée à distance à tout moment via le portail de données. De plus, les caméras sont activées par le radar en cas d’incident et génèrent automatiquement des séries d’images de l’éboulement.

Le 9 juin 2020 : de fortes pluies ont déclenché plusieurs chutes de pierres au début du mois de juin 2020. Le radar supérieur a détecté cet événement à 20h26 et 10 secondes et a immédiatement déclenché une alarme (image ci-dessus). 50 secondes plus tard, les capteurs combinés ont indiqué un impact dans le filet de protection au-dessus de la route. Les images de la caméra montrent clairement le passage de deux blocs (image ci-dessous). Le filet à travers lequel le bloc est passé est conçu uniquement comme un « rideau » (attenuator) et est utilisé principalement pour la détection. La route est principalement protégée par le barrage et le système d’alarme.

Le radar de chute de pierres suit le mouvement détecté et affiche l’événement sur une carte en ligne. La carte des chutes de pierres affiche tous les événements, y compris les images des événements et des paramètres supplémentaires, tels que la vitesse moyenne ou la durée de l’événement dans le champ de vision du radar (image ci-dessous).

Surveillance de la zone d’éboulement par géoradar

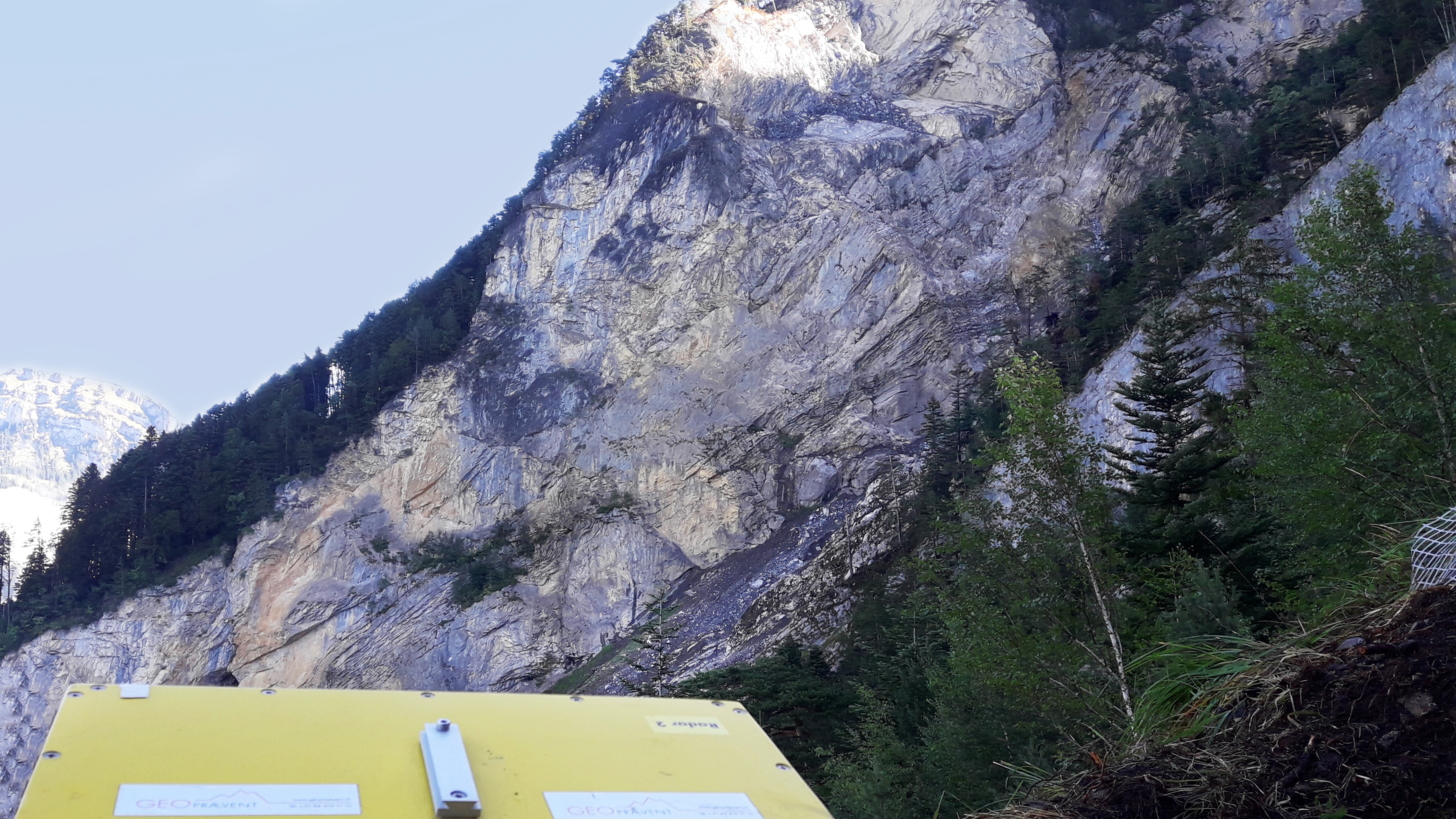

Afin de s’assurer qu’il n’y avait plus de menace d’éboulement sur le site de démolition de janvier 2019 dans le haut Gumpisch, des mesures à l’aide d’un radar interférométrique (géoradar) ont été effectuées en divers lieux. D’une part, nous avons installé le géoradar pour des mesures permanentes à un endroit approprié dans la forêt de Plattwald au-dessus de la route. Nous avons fait fonctionner l’appareil de mesure de manière autonome avec une pile à combustible et des panneaux solaires pendant six mois. En outre, nous avons effectué des mesures périodiques de toute la zone de Gumpisch à partir de Bauen, situé sur la rive opposée du lac.

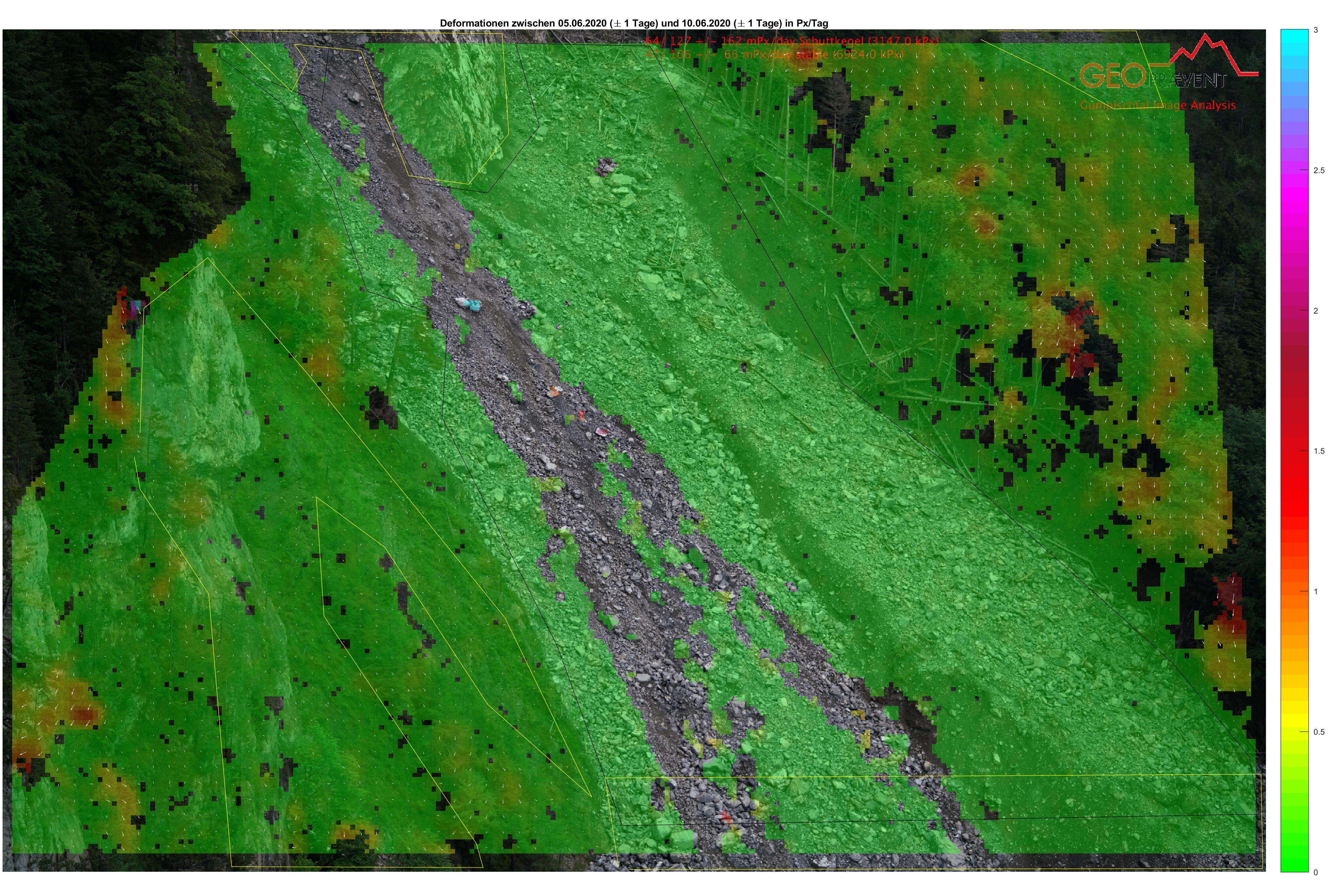

Le couloir rempli de dépôts a également été surveillé sur le long terme à l’aide d’images de caméra haute résolution et d’analyses de déformation. Cela a permi de détecter les mouvements lents dans le couloir. Sur le site de Buggistäfeli, une caméra orientée vers le haut et une seconde vers le bas a photographiéle ravin plusieurs fois par jour et atransmis les images avec une résolution de 42 MP aux serveurs de Geopraevent. Ils y ont été analysés par des algorithmes spéciaux, combinés en paires d’analyses appropriées et comparés entre eux au moyen de calculs complexes.

Plusieurs événements détectés

Le système combiné d’alerte et d’alarme a été développé en quelques semaines et mis en service en septembre 2019. Cela a permis la réouverture de la route à la mi-septembre. Entre-temps, plusieurs événements se sont produits, qui ont tous été correctement détectés par le système d’alarme. Un barrage anti-chutes de pierres avec des filets de protection a été construit au-dessus de la route pour dévier les rochers tombant vers le pont et les empêcher de heurter la route. Tous les filets ont été équipés de capteurs combinés afin qu’un impact soit détecté immédiatement et automatiquement.
