Surveillance de laves torrentielles Spreitgraben
Problématique
En été 2009, plusieurs éboulements se sont produits sur le flanc nord du Ritzlihorn (3263 m d’altitude), en raison du dégel du permafrost. Depuis, plusieurs grandes coulées de boue se sont produites, creusant une profonde tranchée dans le terrain. Elles menacent la route du col du Grimsel ainsi que le gazoduc international, qui a entre-temps été déplacé de l’autre côté de l’Aar.
Solution
Nous avons installé une surveillance étendue pour la fermeture automatique de la route du col et l’alerte des responsables du canton. Parallèlement, de nombreuses données sont mesurées pour mieux comprendre les processus physiques dans les laves torrentielles. Les appareils de mesure suivants sont en service :
- Six cordelettes de rupture (aussi appelées câbles-fusibles) tendues à travers le ravin
- Deux stations de mesures de niveau pour évaluer la taille des événements
- Deux scanner laser qui permettent de mesurer le profil du ravin
- Un raddar Doppler qui mesure les déplacements dans le ravin
- Quatre caméras de surveillance avec accès en direct et des projecteurs infrarouge pour une vérification rapide en cas d’alarme
Une description détaillée du système est donné dans cet article de la NZZ am Sonntag (en allemand).
Plus d’informations

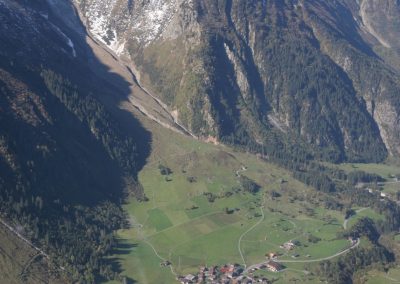

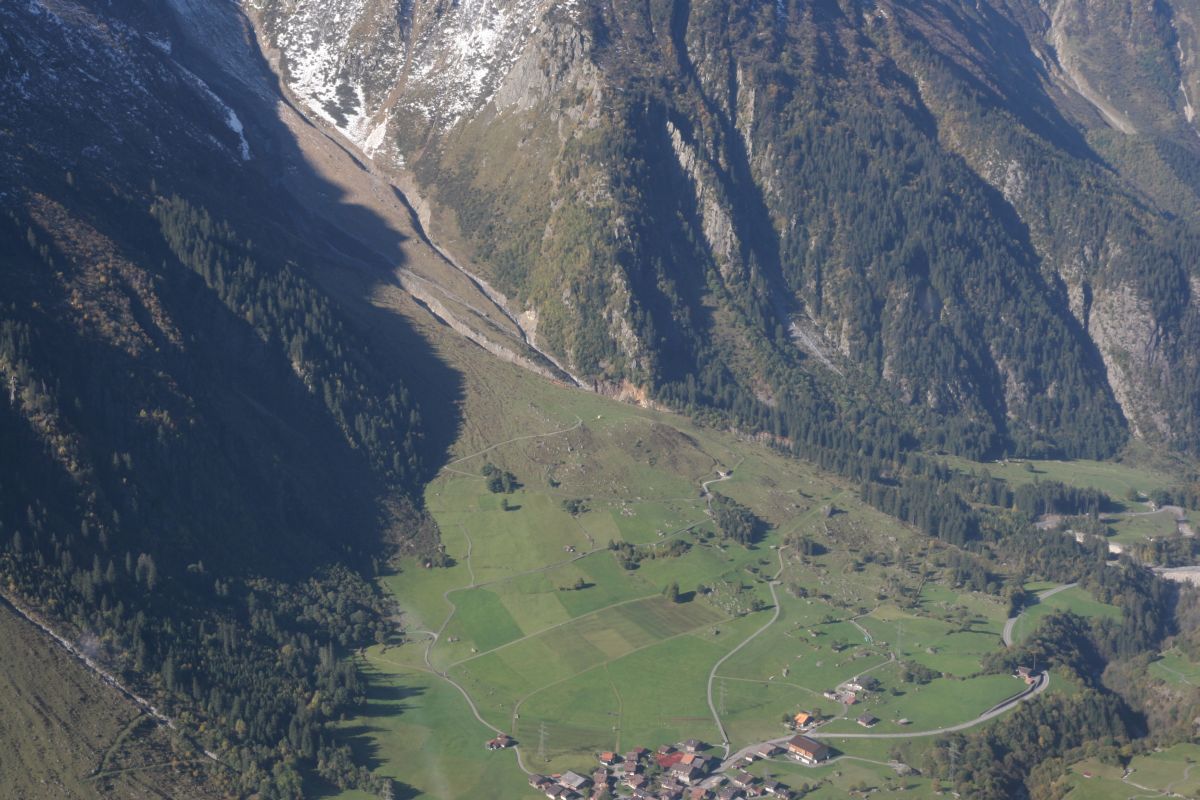

Vue aérienne du ravin de Spreitgraben. En-dessous, le village de Guttannen.

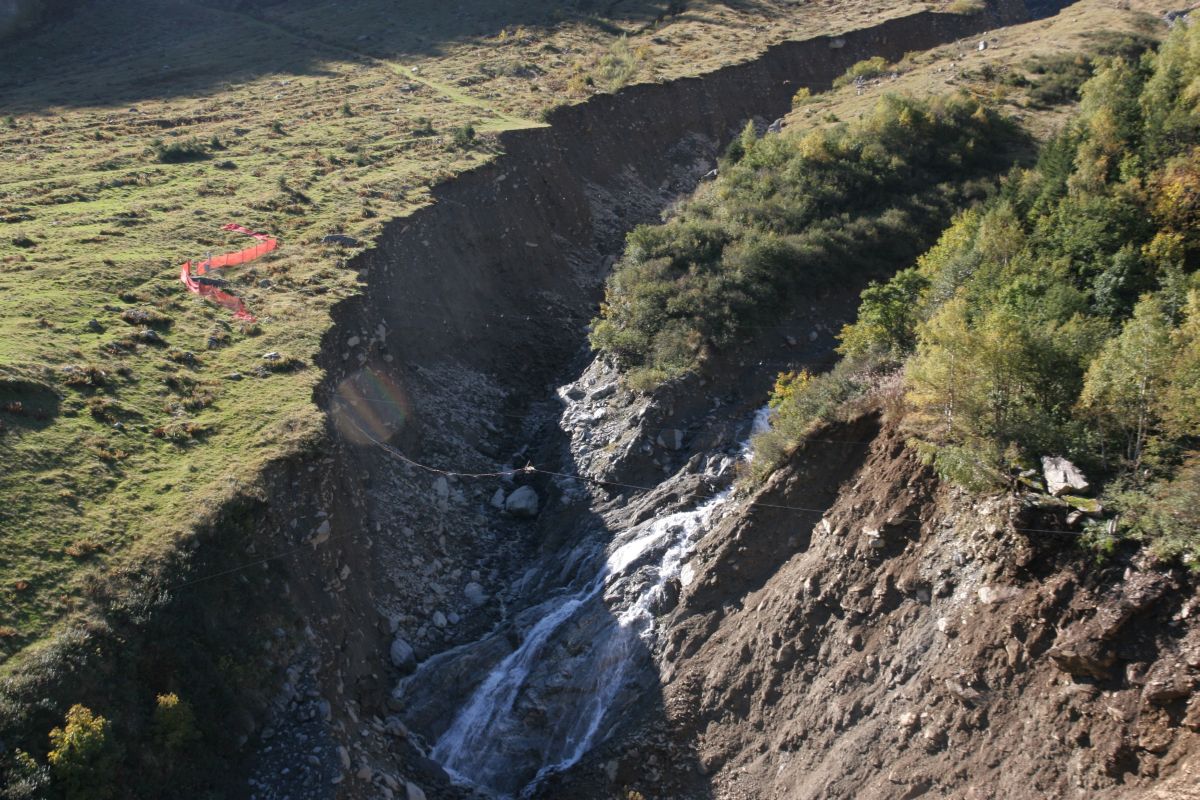

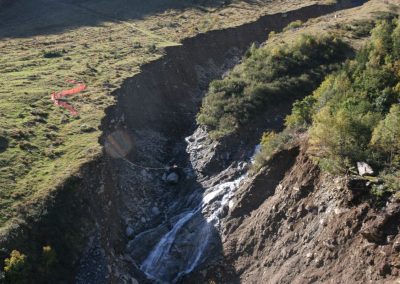

Le ravin mesure environ 50 m de large, avec une profondeur de 30 m.
Le système comporte 4 différentes parties permettant la détection d’événements, le contrôle à distance des feux, la transmission d’alarmes aux autorités responsables ainsi qu’aux exploitans du gazéoduc. Les différentes composantes sont connectées par un lien radio redondant.

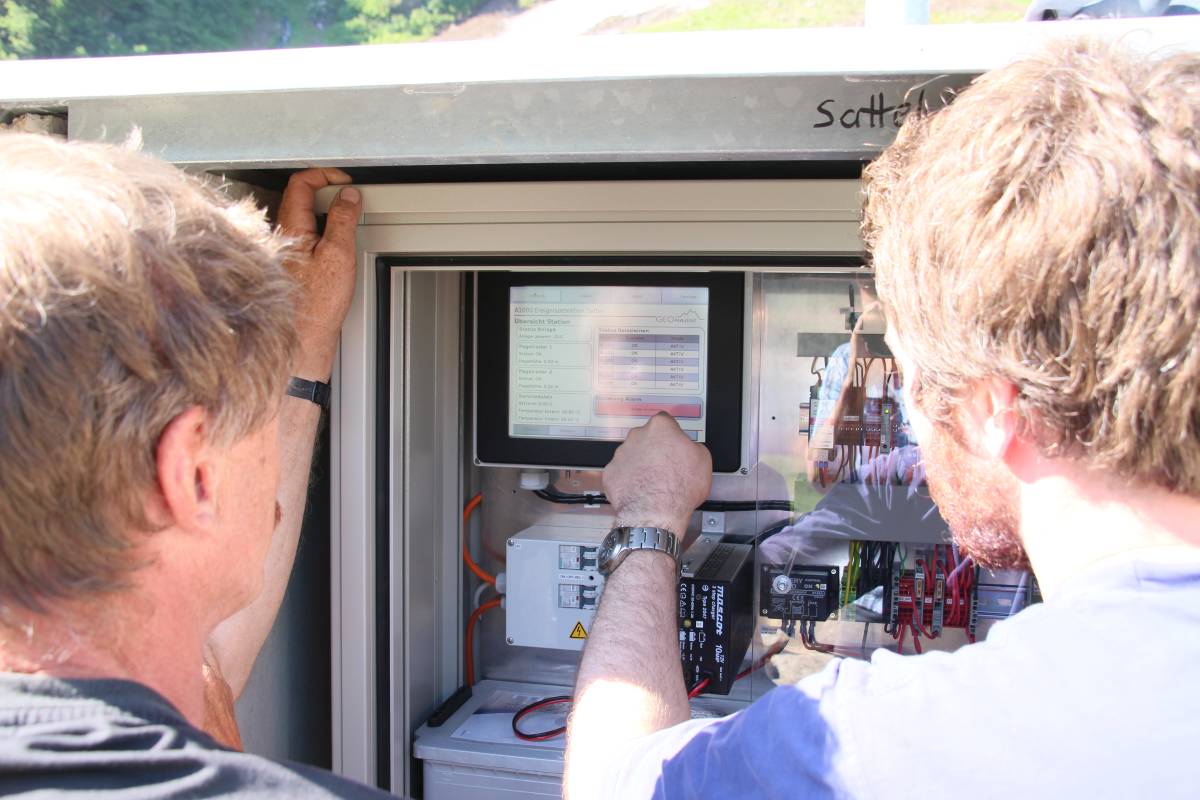

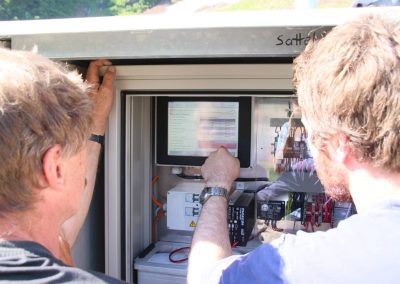

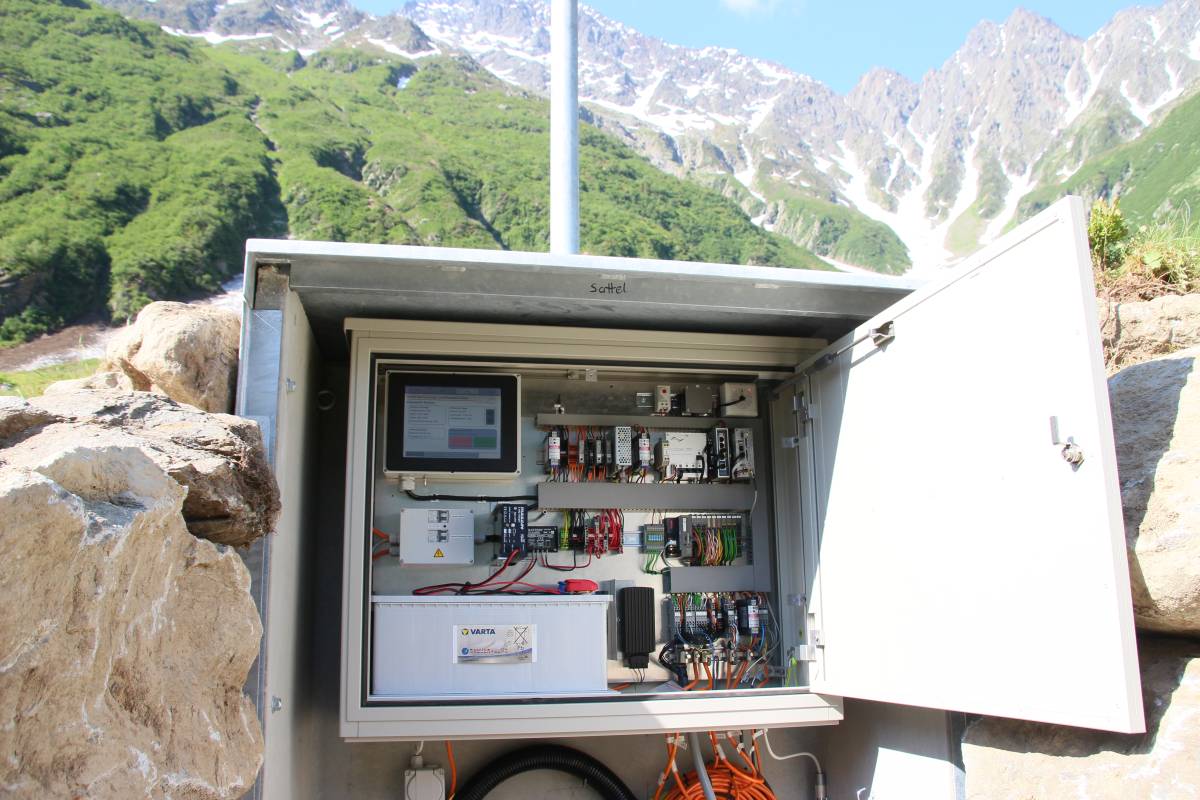

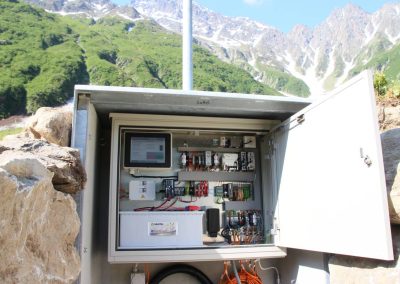

Un écran tactile permet d’accéder à toutes les composantes.
Plusieurs feux permettent de fermer la route automatiquement dès qu’un événement est détecté.

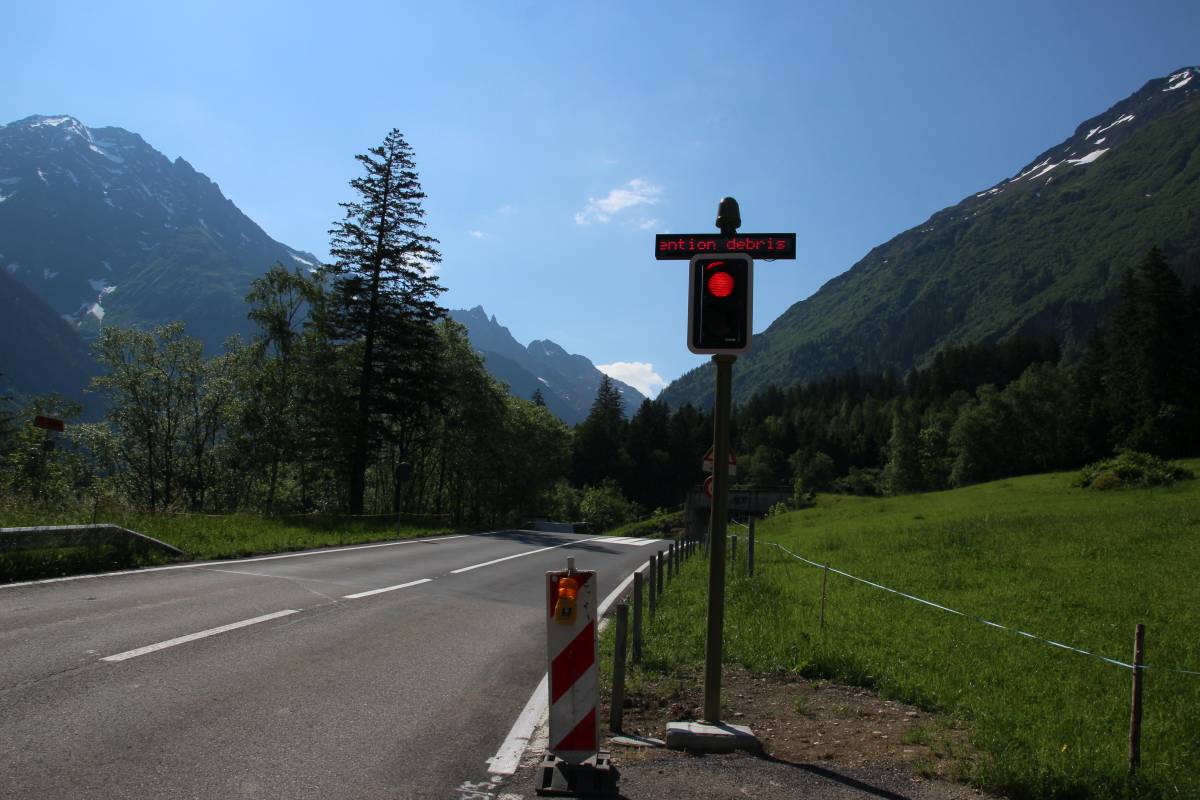

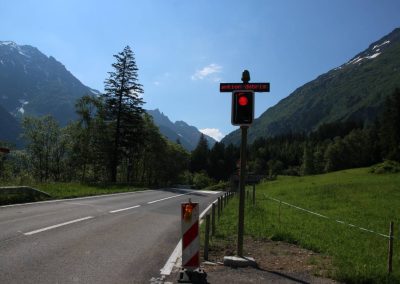

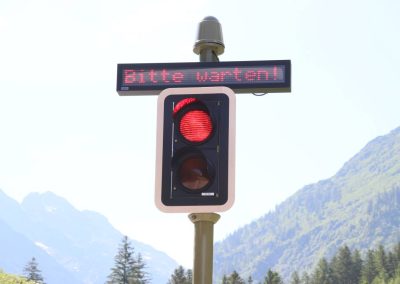

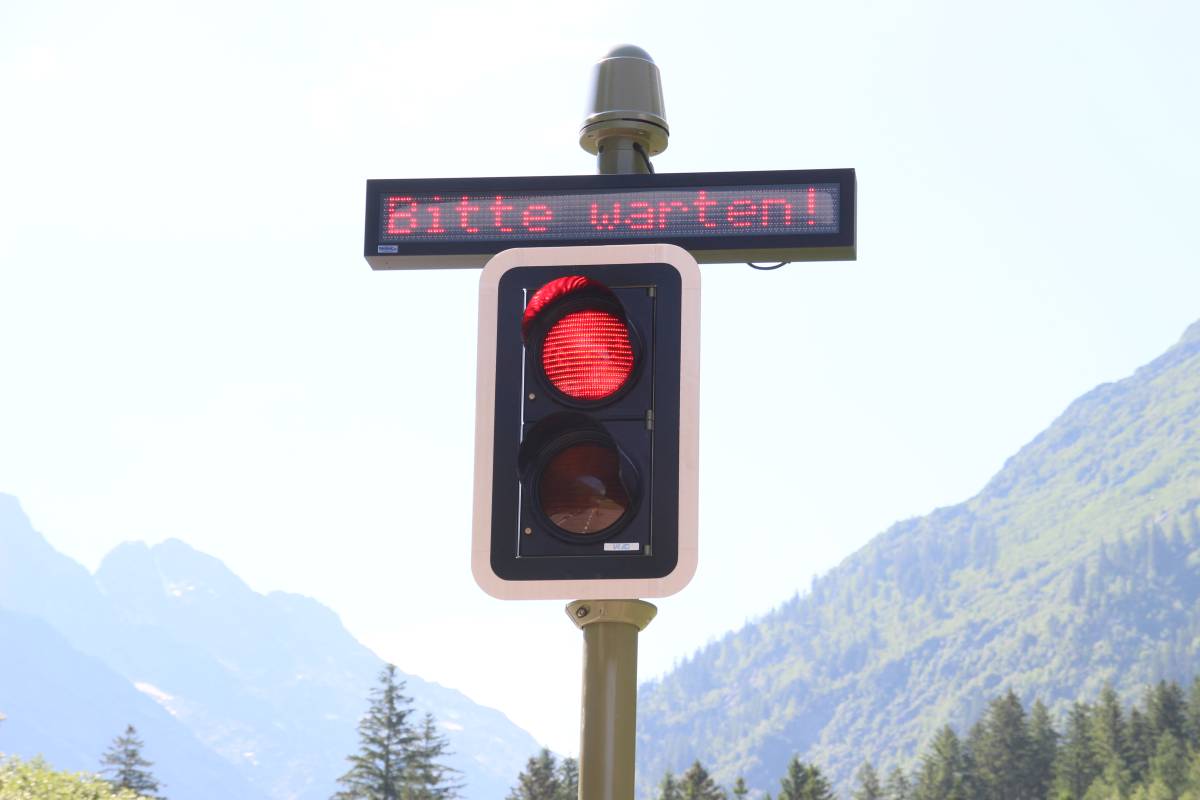

Système d’alarme pour laves torrentielles: le texte défilant permet d’informer les usagers de la route bloqués aux feux.
Les scanners laser mesurent les changements du profil en travers du ravin en continu.

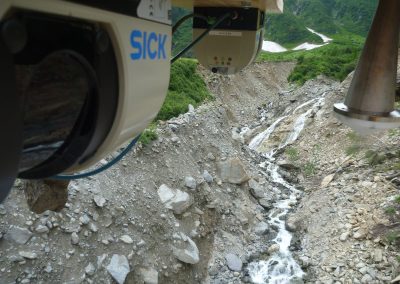

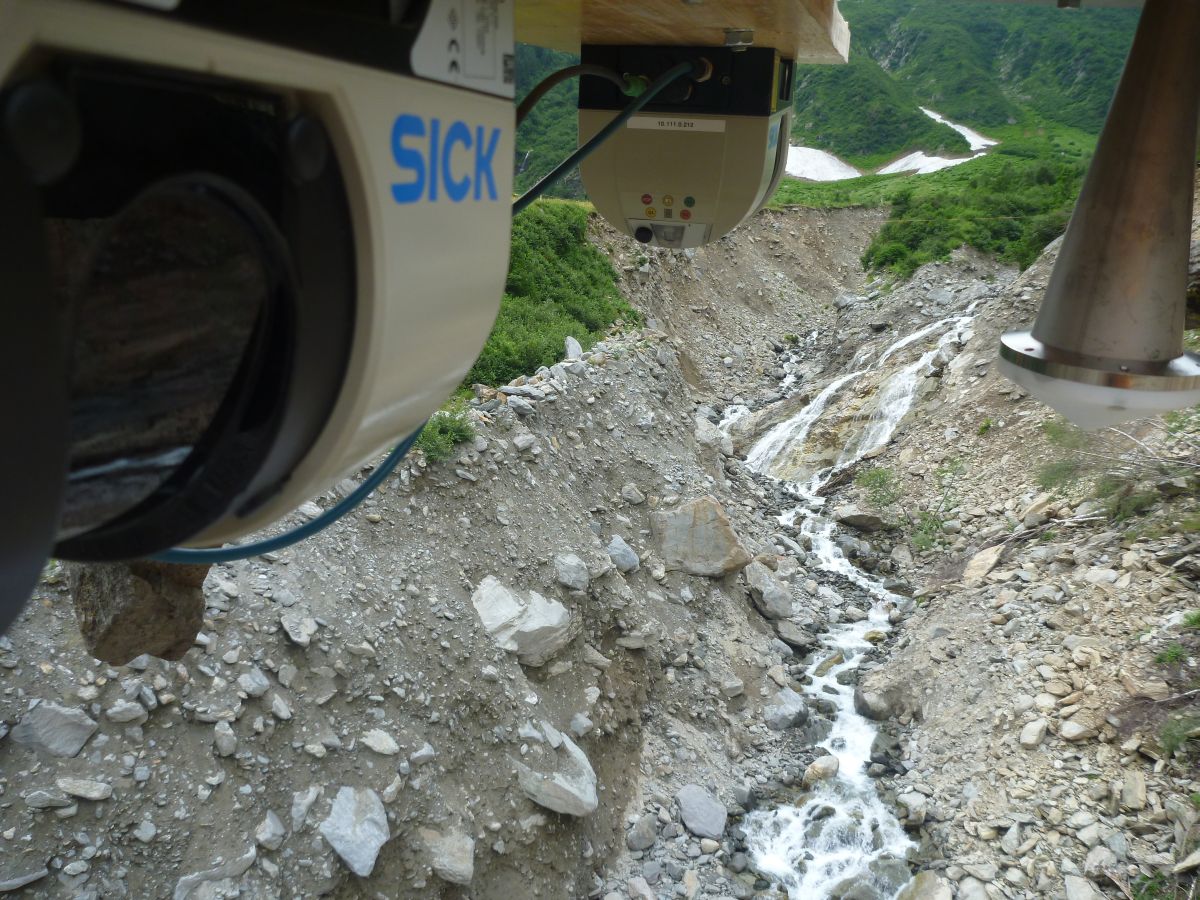

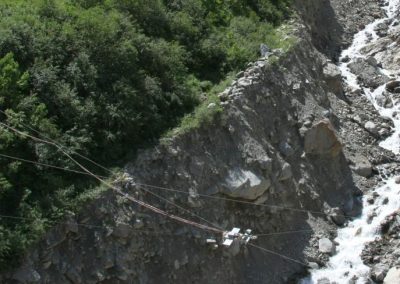

Deux scanners et une caméra de surveillance sont suspendus au-dessus du ravin.

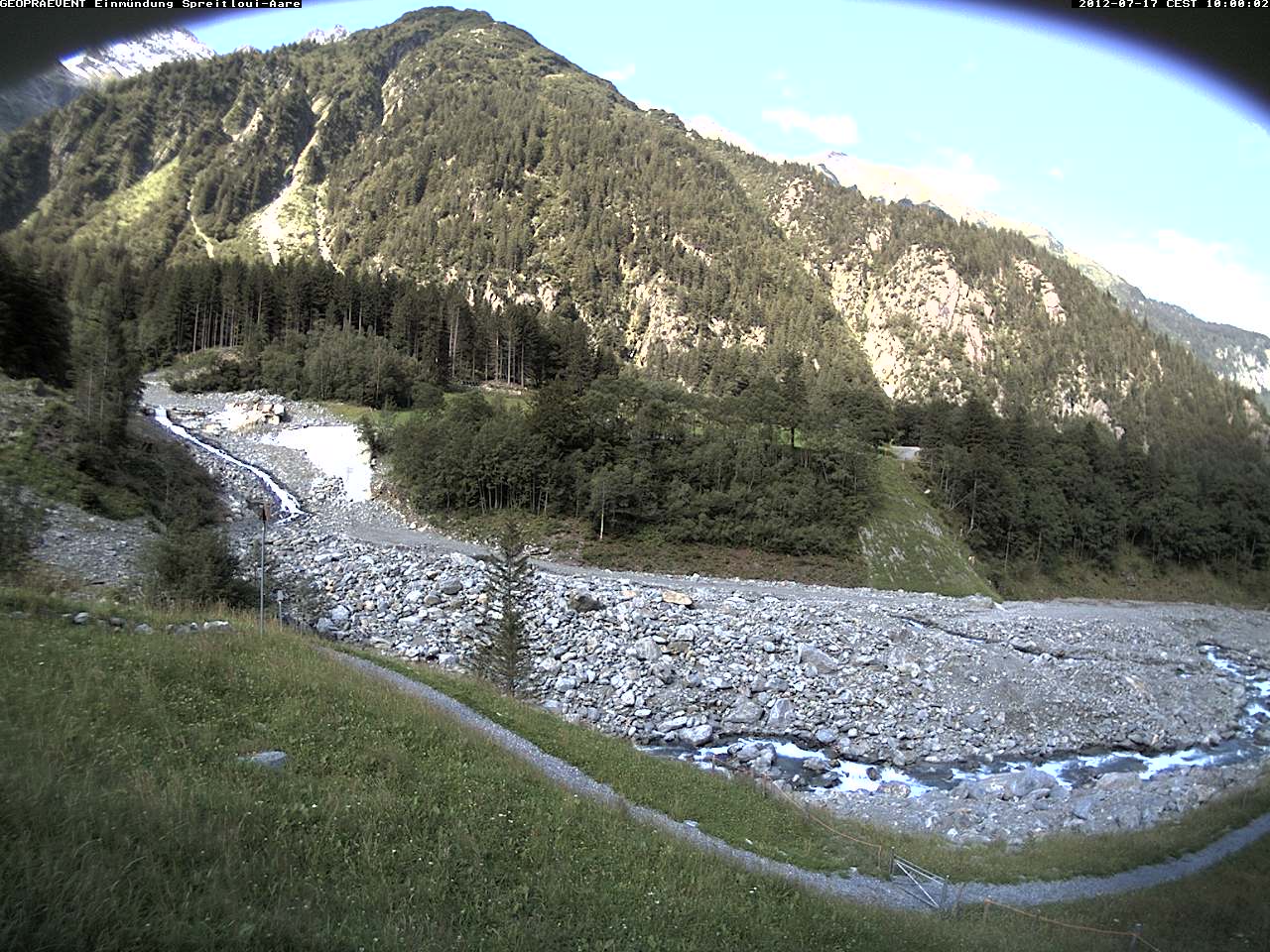

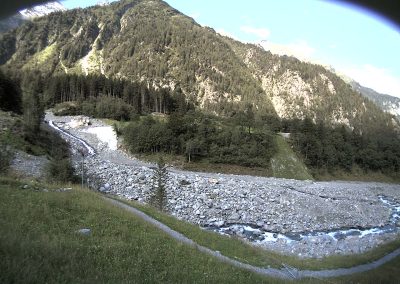

Caméra de surveillance: images de l’embouchure du ravin de Spreitgraben dans l’Aare.

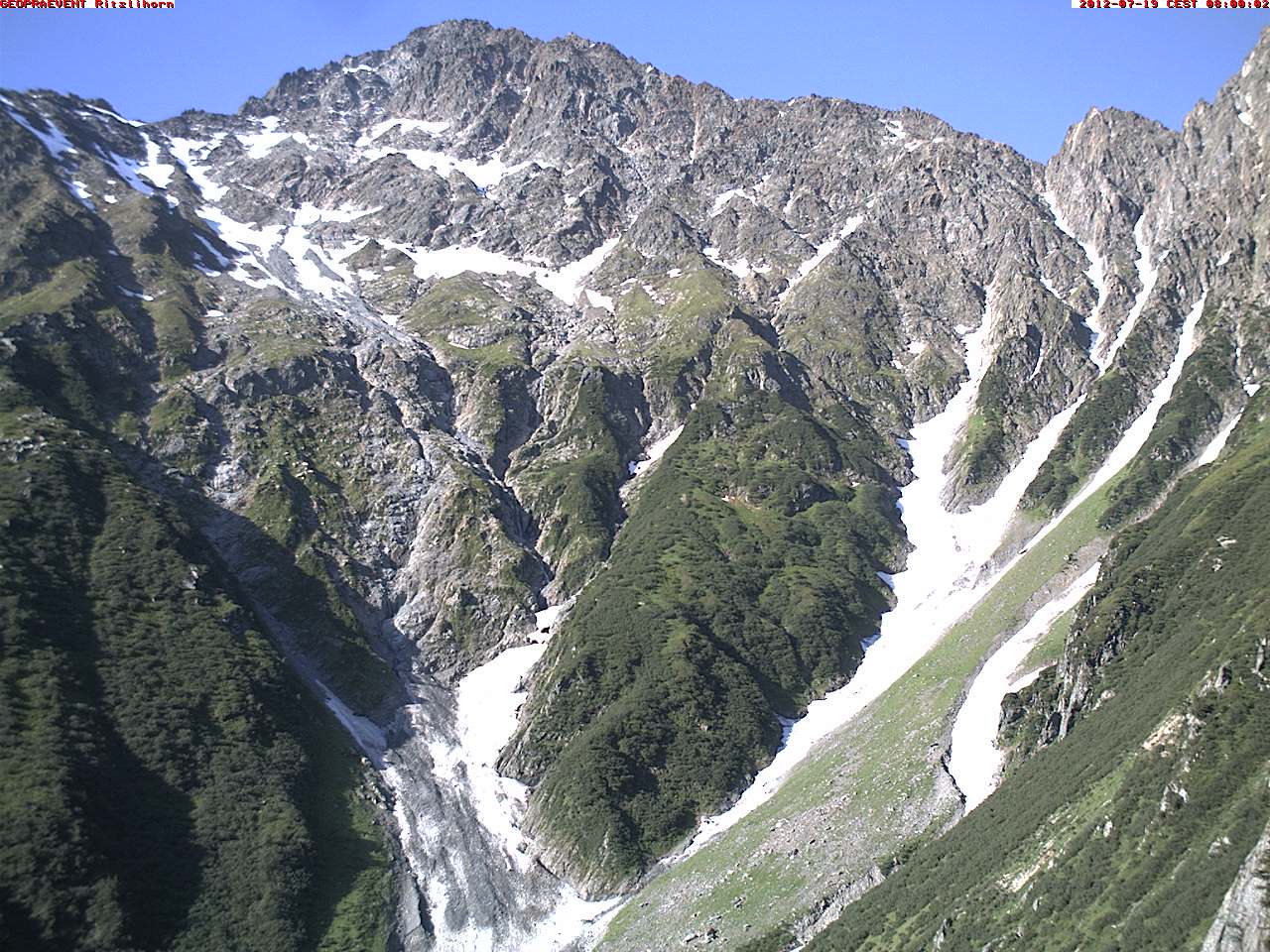

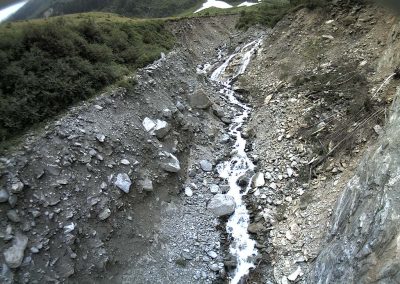

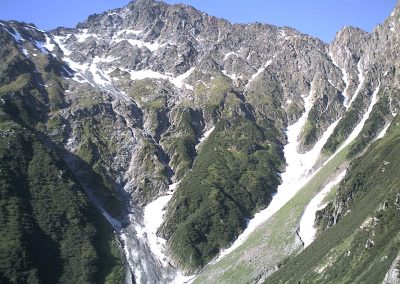

Caméra de surveillance: images de la zone d’origine des laves torrentielles dans la face nord du Ritzlihorn.

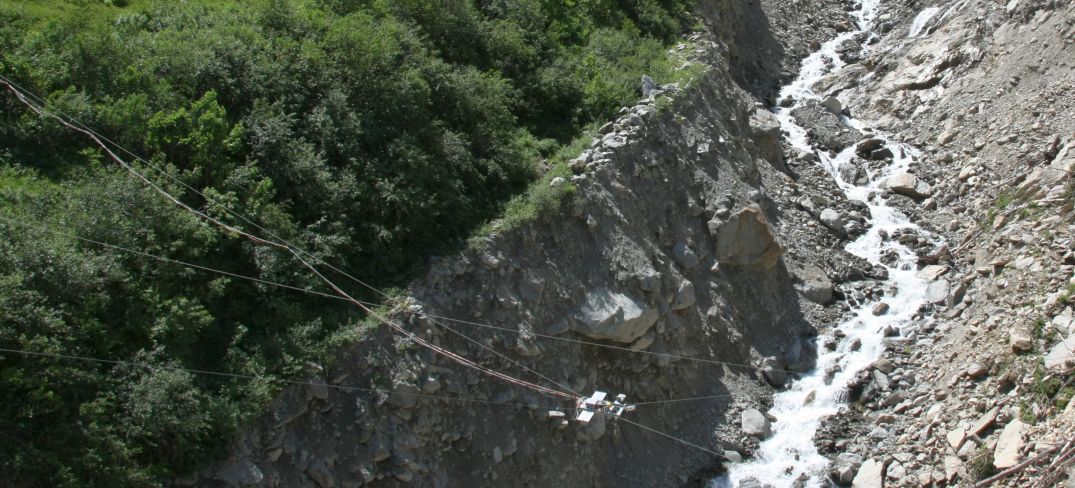

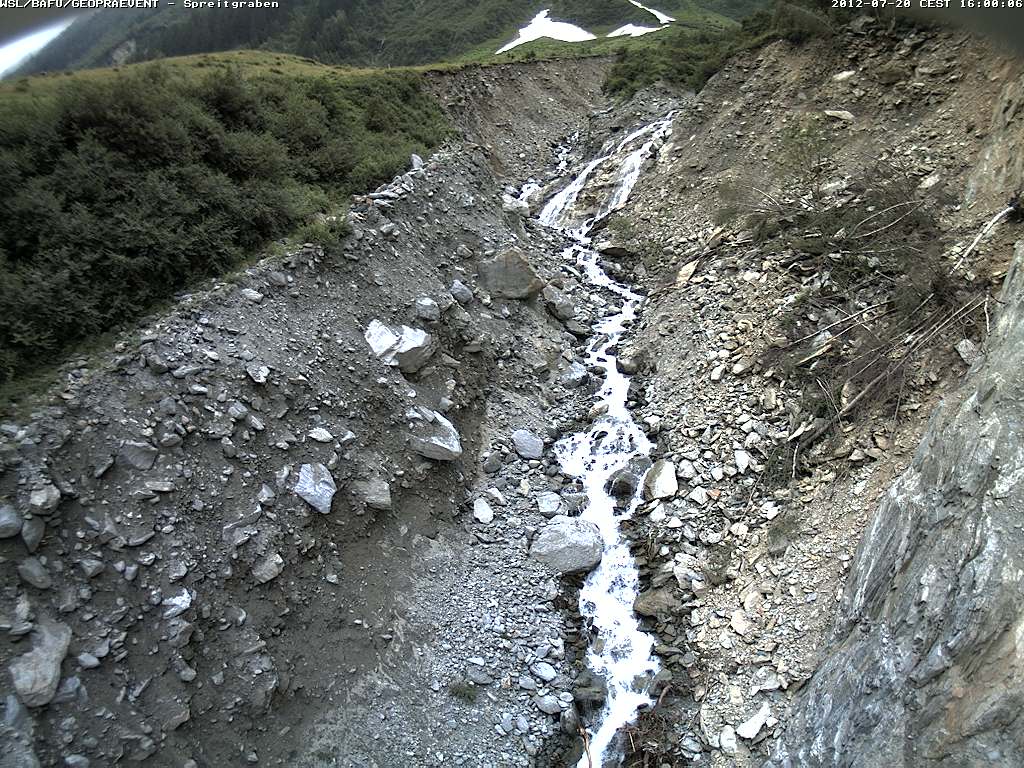

Caméra de surveillance: images provenant de la caméra installé directement au-dessus du ravin.
